Cerbo GX Handbok

Ett internt relä på en GX-enhet (t.ex. Cerbo GX) kan användas för att automatiskt starta och stoppa en generator. Det här reläet, eller brytaren, kan utlösas av ett antal användardefinierade villkor. Det här avsnittet förklarar vilka villkor som finns tillgängliga för dig och det guidar dig steg-för-steg i vad som krävs för att ställa in den här användbara funktionen.

Mer allmän information om hur man använder en generator i kombination med Victron finns tillgänglig i FAQ om MultiPlus generator.

Koppla först reläet till en generator. Reläet sitter på baksidan av Cerbo GX - markerad som Relä. Om du använder en Cerbo GX, syns två reläer på undersidan av enheten - endast Relä 1 kan användas för funktionen automatiskt start/stopp av generator.

Kopplingen mellan Cerbo GX och generatorn måste vara ”permanent” för att generatorn ska kunna vara igång och tillåta automatiskt ”Stopp” när parametrarna för auto-stop uppnås.

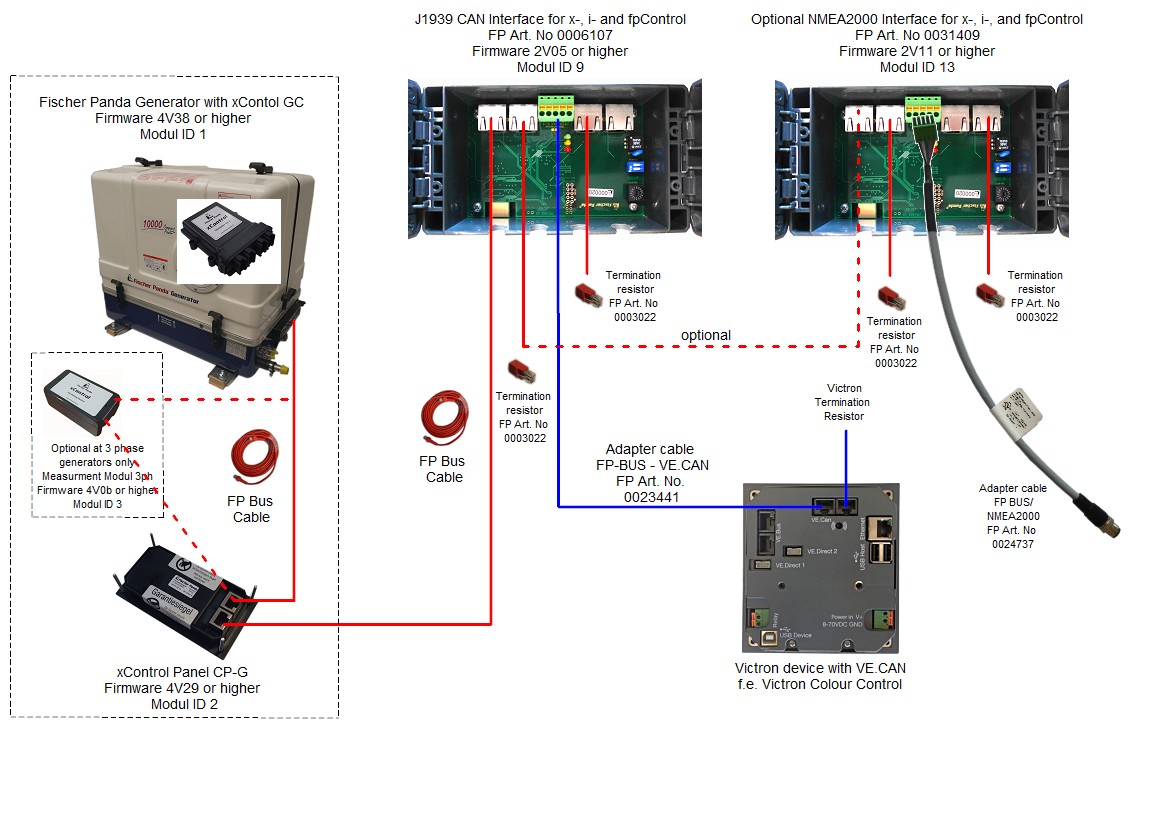

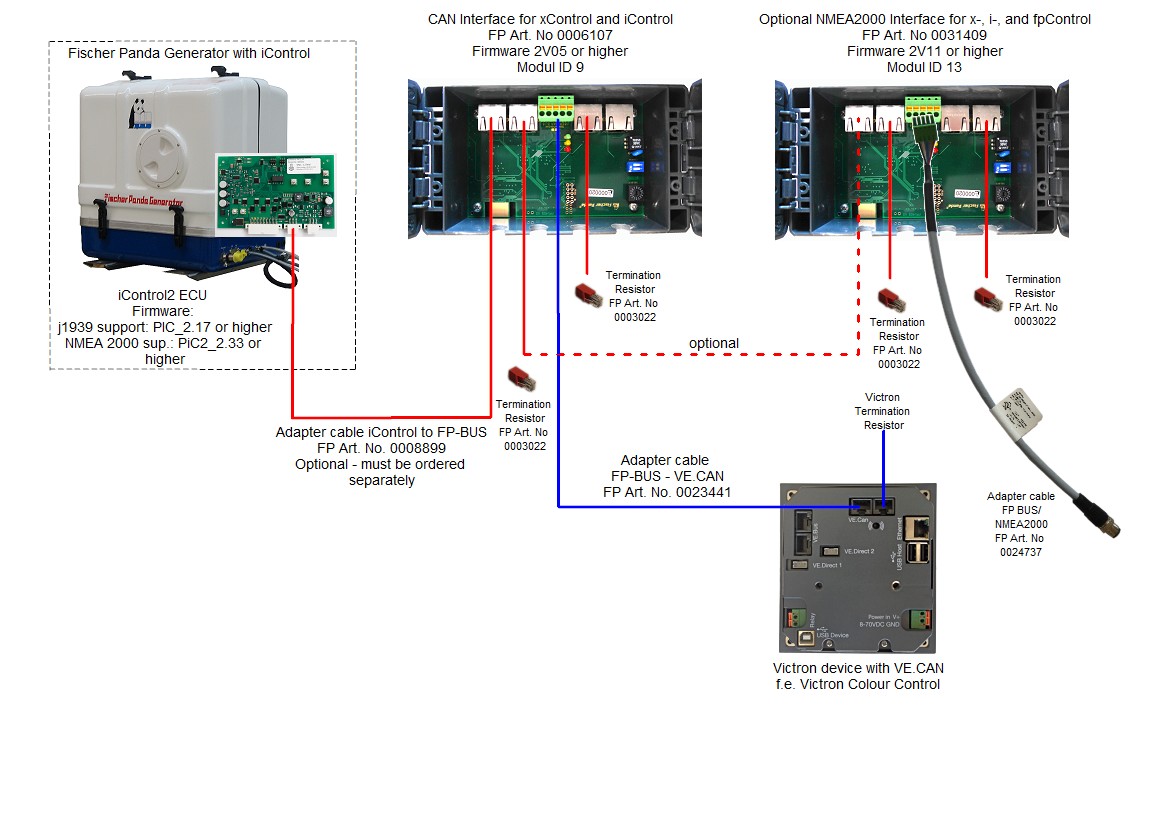

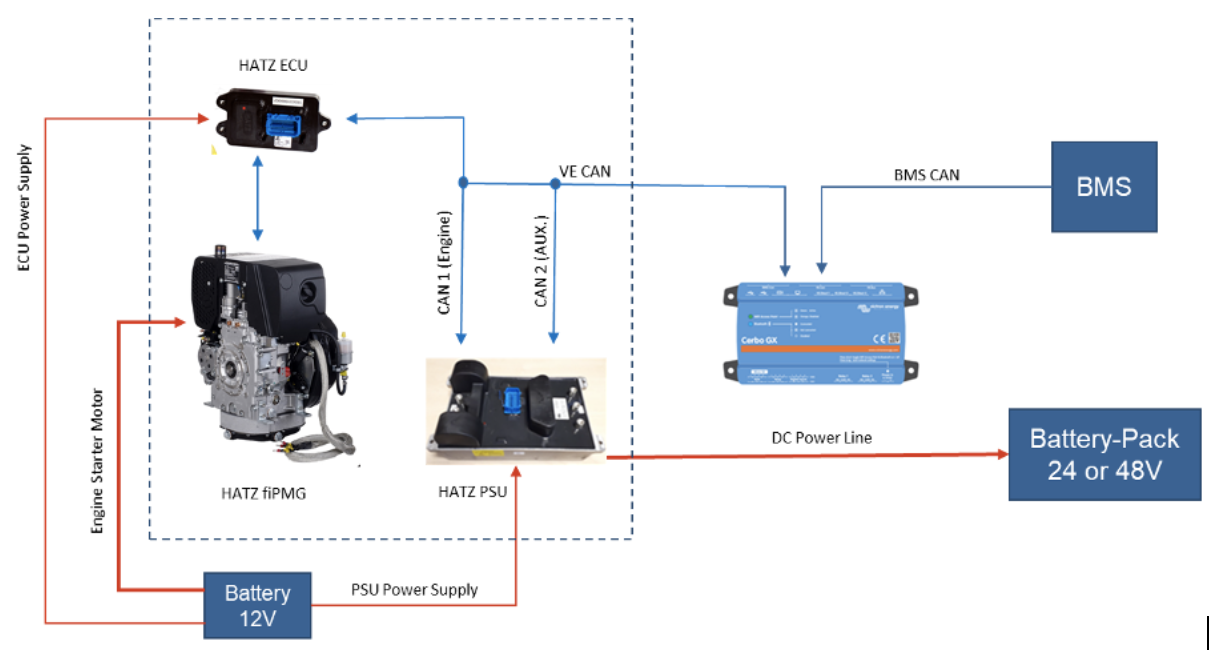

Förutom att driva det interna reläet kan funktionen för automatiskt start/stopp även aktiveras för att direkt styra Fischer Panda-generatorer som stödjs. För mer information om hur man ansluter Fischer Panda-generatorer se avsnittet om Support för Fischer Panda-generator i den här manualen.

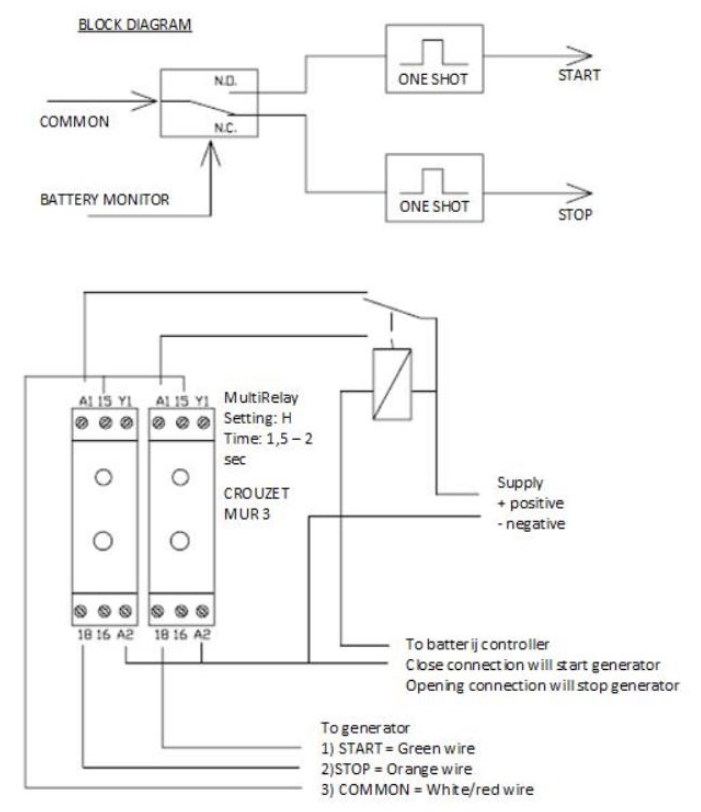

Det finns många variationer för koppling på generatorsidan och du bör även kolla i generatormanualen eller rådfråga din leverantör angående startkonfigurationen för fjärrkoppling.

Gå till Inställningar → Relä och ställ in funktionsalternativet på ”Start/stopp av generator”

Relä

Funktionen är nu aktiv och alla inställningar som ingår i funktionen automatisk start/stopp av generator hittar du i huvudmenyn under: Inställningar → Start/stopp av generator.

Fischer Panda-generatorer

När läget är inställt kommer alla inställningar att finnas tillgängliga under menyn för Auto start/stopp längst ner på sidan.

För att nå villkoren från huvudmenyn gå till: Inställningar → Start/stopp av generator → Inställningar → Villkor

Vid kommunikationsförlust: Om det uppstår en kommunikationsförlust mellan Cerbo GX och VE. Bus växelriktare/laddaren och det finns inställda parametrar som är avhängiga den här informationen ska du välja mellan följande åtgärder:

Stoppa generator när AC-ingång finns tillgänglig: Det här alternativet passar utmärkt för reservsystem när en Quattro får el från huvudnätet till dess terminal AC-in 1 eller AC-in 2 och har en generator ansluten till den andra terminalen. När detta alternativ är aktiverat stoppar inte generatorn förrän huvudnätspänningen är återställd efter ett avbrott på nätet. Den här funktionen är inte tillgänglig för VE.Can-anslutna Quattro-enheter.

Följande parametrar kan användardefinieras för att utlösa en automatisk start/stopp av generator:

(Värdet som mäts här kommer att vara systemets totala AC-förbrukning).

Villkorsparametrar prioriteras enligt den ordning som visas ovan. När ett antal villkor uppnås samtidigt visas endast det högst prioriterade villkoret som aktivt. Alla aktiva villkor utvärderas -även om generatorn redan är i drift. När det aktiva villkoret har tillgodosetts, fortsätter en ej uppnådd parameter i ett lägre prioriterat villkor att driva generatorn.

17.6.2. Reläer som utlöses av batteri-SoC

Använd batteriets SoC-värde för start/stopp: Aktivera eller stäng av den här funktionen. Starta när batteriets SoC är lägre än: Ställ in en tömningsnivå för auto-start. Startvärde under tysta timmar: Under Tysta timmar kan det vara önskvärt att fördröja en auto-start till den verkligen inte kan undvikas. Om Tysta timmar är inställda kan du ställa in en lägre, mer kritisk autostartnivå. Stoppa när batteriets SoC är högre än: Ställ in en återladdningsnivå för auto-stopp. Stoppvärde under tysta timmar: Om Tysta timmar är inställda kan du ställa in en lägre autostoppnivå för att få en kortare drifttid för generatorn.

17.6.3. Reläer som utlöses av batteriström

Använd batteriets spänningsvärde för start/stopp: Aktivera eller stäng av den här funktionen. Starta när batteriets spänning är lägre än: När det uppstår ett stort behov AC-ström som inom kort kan tömma batteriet kan generatorn startas automatiskt för att bistå och ombesörja det behovet. Ställ in strömnivån för när detta ska inträffa. Om Tysta timmar är inställda kan du ställa in ett högre mer kritiskt strömvärde. Starta efter att villkoret har uppnåtts i: Ställ in en fördröjning innan auto-start. Vissa AC-enheter drar en kortvarig hög ström vid start. Inställningen av en fördröjning innan auto-start förhindrar att generatorn startas i onödan. Stoppa när batteriströmmen är lägre än: Ställ in strömmen för auto-stopp. Stoppvärde under tysta timmar: Om Tysta timmar är inställda kan du ställa in en högre nivå för att få en kortare drifttid för generatorn. Stoppa efter att villkoret har uppnåtts i: Ställ in en fördröjning för att säkerställa att det strömminskande villkoret är stabilt.

17.6.4. Reläer som utlöses av batterispänning

• Använd batteriets spänningsvärde för start/stopp: Aktivera eller stäng av den här funktionen.

• Starta när batterispänningen är lägre än: När batterispänningen sjunker under det angivna värdet kommer reläet att starta generatorn.

• Startvärde under tysta timmar: Om Tysta timmar är inställda ska du ange ett lägre (mer kritiskt) värde för att säkerställa att generatorn endast kommer att starta automatiskt när det är absolut nödvändigt.

• Stoppa efter att villkoret har uppnåtts i: Den här funktionen lägger till en fördröjning innan det stoppar generatorn efter att ”stoppvärdet” har uppnåtts. Detta för att säkerställa att spänningsökningen är stabil.

17.6.5. Reläer som utlöses av AC-belastning

AC-belastningsutlösaren fungerar ungefär som andra utlösare men funktionen har förfinats med en mätningsinställning. Mätningsinställningen finns tillgänglig på fast programvaruversion v2.0 eller nyare och har tre möjliga värden:

Total förbrukning (Standardval) Växelriktarens totala AC-ut Växelriktare AC-ut högsta fas

17.6.6. Reläer som utlöses av hög temperatur växelriktare

Starta på varning om hög temperatur: Aktivera eller stäng av den här funktionen. Startar när varningen är aktiv i: Ställ in en fördröjning för att undvika tillfälliga temperaturstigningar som orsakas av kortvariga höga AC-behov. När varningen har rensats, stanna efter: Ställ in en fördröjning för att säkerställa att minskningen av växelriktartemperaturen - som oftast orsakas av lågt strömbehov - är stabil.

17.6.7. Reläer som utlöses av överbelastning växelriktare

Starta vid varning om överbelastning: Aktivera eller stäng av den här funktionen. Startar när varningen är aktiv i: Ställ in en fördröjning för att säkerställa att varningen om överbelastning av växelriktare inte har utlösts av ett högt behov av AC-ström under en kort stund. När varningen har rensats, stoppa efter: Ställ in en fördröjning för att säkerställa att minskningen av AC-ström är stabil.

17.6.8. Automatisk periodisk ”testkörning”

Den här funktionen möjliggör en periodisk automatisk generatorstart, som en testkörning.

• Testkörningsintervall: Ställ in intervallet mellan testkörningarna.

• Hoppa över testkörning om enheten har varit i drift i: Om generatorn har varit i drift i minst så lång tid som den hade varit i drift under testkörningen, skippas testkörningen.

• Startdatum testintervall: Beräkningen av ”testkörningsintervall” kommer att starta från det datum som anges här: Inga testkörningar kommer att göras innan det datum som anges här.

• Starttid: Tid på dagen då generatorns testkörning ska påbörjas.

• Testvaraktighet: Testets varaktighet.

• Kör tills att batteriet är fulladdat. Genom att aktivera denna funktion kommer ”testkörningen” att fortsätta tills batteriet är fulladdat - istället för under en fastställd tidsperiod.

17.6.9. Manuell start-funktion

Använd funktionen för manuell start för att starta generatorn på distans. Du kan även trycka på start när generatorn redan är i drift. Genom att göra så säkerställer du att generatorn inte automatiskt stannar när villkoret som fick den att starta har uppnåtts. Med andra ord förbigår den manuella start-funktionen parametrarna för auto-stopp.

Det finns två sätt att starta generatorn manuellt:

1. Med startmenyn för manuell start: Gå till: Start/stopp av generator → Manuell start; och aktivera knappen (bilden) för att starta generatorn

2. Med generatorknappen på GX ”Hemsida”: Tryck på den övre vänstra knappen på Cerbo GX eller Cerbo GX Remote Console och aktivera generatorsidan. Tryck sen på mittenknappen. Du måste först välja hur du vill stoppa generatorn, antingen manuellt eller genom att ange en drifttid. När du har gjort ditt val börjar en nedräkning på fem sekunder under vilken du kan ta bort den manuella starten genom att trycka på mittenknappen.

VARNING: Om generatorn har startats manuellt (på distans) utan att använda stoppklockan kommer den att fortsätta att köra tills även ”av”-knappen har aktiverats manuellt.

Stoppklockan är tillgänglig för båda metoderna av manuell fjärrstart av generatorn och genom att använda den säkerställer du att generatorn stoppar automatisk och inte blir bortglömd av misstag.

Observera att generatorn endast kan stoppas manuellt om inget ouppnått ”körningsvillkor” är aktivt. Om du vill tvinga fram ett generatorstopp måste du först stänga av den funktion som håller den i drift eller stänga av generatorns stopp- och startfunktion.

17.6.10. Tysta timmar

Tysta timmar tillåter dig att fastställa en period under vilken oljudet från en generator i drift skulle innebära en störning samt att ställa in olika värden i de villkor som skulle utlösa en automatisk start under den perioden. På så sätt kan du säkerställa att generatorn endast startar om det är absolut nödvändigt under en tyst period.

Gå till Inställningar→ Start/stopp av generator → Inställningar; och aktivera sedan funktionen för Tysta timmar. Fastställ start- och sluttider för Tysta timmar i rutorna som visas nedan.

Tysta timmar blir ett permanent villkor (om aktivt) om de fastställda start- och stopptiderna är de samma.

Använda ”Tysta timmar” som ett verktyg för att definiera två stycken användarpreferenser

Funktionen ”Tysta timmar” kan alternativt användas för att definiera hur du vill att ditt system ska svara under olika omständigheter, till exempel:

• Tidig morgon/låg SoC: Batteriets SoC är oftast som lägst på morgonen. Om det dessutom är molnigt direkt på morgonen eller om panelerna sitter i västerläge och funkar bättre på eftermiddagen hamnar du i en situation där generatorn kanske startar automatiskt på morgonen på grund av den låga batteristatusen och senare på dagen när det klarnar upp går solcellsenergin förlorad för generatorn har redan gjort jobbet. Genom att ställa in funktionen för Tysta timmar att täcka den här perioden, tillsammans med lägre villkor för autostart kan du undvika att generatorn startar automatiskt i onödan.

• Semesterboende: Ett semesterboende som endast är delvis bebott har mycket högre strömförbrukning när det används. Funktionen för tysta timmar kan användas för att ställa in mycket lägre parametrar för autostart när huset används än för när det står tomt. Tysta timmar ska ställas in som ett permanent villkor (se ovan) under tiden är bebott och funktionen kan sen stängas av när huset står tomt.

Fischer Panda: Generatorn startar inte och felet ”Fjärrbrytarkontroll inaktiv” visas.

Aktivera ”Autostart”-funktionen i kontrollpanelen på Fischer Pandan.

Fischer Panda: Auto start/stoppfunktionen har slutat fungera efter ett fel.

Se till att problemet är åtgärdat, rensa felet och auto start/stoppfunktionen kommer att fungera igen.
