5. Anslutning av produkter som inte är från Victron men som stödjs
5.1. Anslutning av en solcellsväxelriktare
Genom att mäta utgången på en solcellsväxelriktare får användaren en översikt av både den faktiska effektbalansen och energidistributionen. Observera att dessa mätningar endast används för att visa information. De är inget krav för, och används inte av installationen för dess prestanda. Förutom övervakning kan GX-enheten även inskränka på några sorter och märken av solcellsväxelriktare, dvs. minska deras utgångsström. Detta används, och är ett krav för ESS-funktionen noll eller begränsad inmatning.
Direktanslutningar
Typ | Noll inmatning | Detaljer |
|---|---|---|
Fronius | Ja | LAN-anslutning, se GX - GX - Fronius manual |
SMA | Nej | LAN-anslutning, se GX - GX - SMA handbok |
SolarEdge | Nej | LAN-anslutning, se GX - SolarEdge handbok |
ABB | Ja | LAN-anslutning, se GX - ABB manual |
Användning av en mätare
För solcellsväxelriktare som inte kan växelverka digitalt kan en mätare användas:
Typ | Noll inmatning | Detaljer |
|---|---|---|
Nej | Ansluten till växelriktaren/laddarens analoga ingång. Ju billigare - desto mindre precis. Energimätare | |
Nej | Kopplad till Cerbo GX eller trådlöst kopplad med våra Zigbee till USB/RS485-omvandlare. Se startsidan för Energimätare. | |
Trådlösa AC-sensorer | Nej | Se manualen för Trådlös AC-sensor - Produkten har upphört |
5.2. Anslutning av USB-GPS
Använd en GPS för att, med VRM-portalen, spåra fordon eller båtar på avstånd. Det är även möjligt att konfigurera ett geofence, som automatiskt skickar ut ett larm när systemet lämnar det angivna området. gps-tracks.kml-filer kan laddas ner för att exempelvis öppnas med Navlink och Google Earth.
Victron säljer inte USB-GPS-moduler, men Cerbo GX stödjer GPS-moduler från tredje part som använder NMEA 0183 kommandouppsättning, vilket de allra flesta gör. Den kan kommunicera vid både 4800 och 38400 baud. Koppla enheten till någon av de två USB-uttagen. Anslutningen kan ta några minuter, men Cerbo GX kommer automatiskt att känna igen GPS:en. Enhetens platsläge kommer automatiskt att skickas till VRM-onlineportalen och dess position kommer att visas på kartan.
Cerbo GX har kompatibilitetstestats med:
Globalsat BU353-W SiRF STAR III 4800 baud
Globalsat ND100 SiRF STAR III 38400 baud
Globalsat BU353S4 SiRF STAR IV 4800 baud
Globalsat MR350 + BR305US SiRF STAR III 4800 baud
5.3. Anslutning av NMEA 2000 GPS
Istället för en USB-GPS kan en NMEA 2000 GPS användas för att spåra fordonet eller båten på avstånd i VRM-portalen.
NMEA 2000 GPS-sändaren från tredje part måste uppfylla följande krav:
Klassen för NMEA 2000-enheten måste vara 60, Navigation.
Funktionen för NMEA 2000-enheten måste vara 145, Ownship Position (GNSS).
Positionen (latitud, longitud) måste överföras i PGN 129025.
Höjd, som är valfritt, måste överföras i PGN 129029.
Kurs och hastighet (som båda är valfria) måste överföras i PGN 129026.
De flesta NMEA 2000 GPS:enheter förväntas fungera. Kompabilitet har testats med:
Garmin GPS 19X NMEA 2000
För att ansluta ett NMEA 2000-nät till VE.Can-porten på GX-enheten, som båda har olika sorts kontakter, finns det två lösningar:
VE.Can till NMEA 2000-kabeln. Som genom att antingen föra in eller utelämna säkringen, gör det möjligt att förse NMEA 2000-nätet med ström med Victron-utrustning, eller inte. Observera varningen nedan.
3802 VE.Can-adapter från OSUKL. Fördelen är att den lämpar sig väl för att ansluta en enskild NMEA 2000-enhet som en tanksensor till ett VE.Can-nät. Den kan också förse ett NMEA 2000-nät med ström med lägre spänning direkt från ett Victron-system på 48 V.
Varning och lösning för 24 V och 48 V system
Medan alla Victron-komponenter accepterar upp till 70 V ingång på deras CAN-bus-anslutningar kan vissa NMEA 2000-utrustningar inte göra det. De kräver en NMEA 2000-anslutning med 12 V effekt och de fungerar i vissa fall upp till 30 eller 36 V. Kontrollera informationsbladet på all NMEA-utrustning som används. Om systemet innehåller en NMEA 2000 som kräver en nätspänning under batterispänningen bör du antingen se ovan 3802 VE.Can-adapter av OSUKL, eller alternativt installera VE.Can till NMEA 2000-kabeln utan dess säkring och förse NMEA 2000-nätet med lämplig effekt genom att exempelvis använda en NMEA 2000-adapterkabel - som inte tillhandahålls av Victron. VE.Can-porten på GX-enheten behöver ingen extern ström för att fungera.
5.4. Support för Fischer Panda-generator
5.4.1. Introduktion
En Fischer Panda-generator kan anslutas till ett GX-kommunikationscentrum,, vilket möjliggör övervakning och drift, samt automatisk start och stopp.
Generatorn måste anslutas till GX-enhetens VE.Can-port, vilket kräver en Fischer Panda SAE J1939-modul.
5.4.2. Krav
GX-enhet med fast programvara v2.07 eller senare
Fischer Panda-generator, xControl eller iGenerator
Fischer Panda SAE J1939 CAN-modul (artikelnummer 0006107)
Fischer Panda FP-Bus-till-VE.Can-adapter (artikelnummer 0023441)
Krav gällande Fischer Pandas fasta programvara:
iControl (för iGenerator): lägst v2.17
iControl-panel: inget lägsta krav
xControl (för de konstanta hastighetsgeneratorerna): Lägst 4V38
xControl panel: 4V29
Fischer Panda SAE J1939 CAN-modul 2V05
Fischer Panda trefasmodul: 4V0b
5.4.3. Installation och konfigurering
Anslutning av en Fischer Panda xControl-generator
Schemat nedan visar hur man ansluter en Fischer Panda xControl-generator.
 |
Anslutning av en Fischer Panda iControl-generator
Schemat nedan visar hur man ansluter en Fischer Panda iControl-generator.
 |
5.4.4. Konfigurering och övervakning av GX-enhet
Viktigt
Viktigt: Generatorn kan och får endast användas när xControl- eller iControl-panelen är påslagen.
Säkerställ att den valda CAN-bus-profilen i Settings → Services (Inställningar→ Tjänster) är "VE.Can & Lynx Ion BMS (250kbit/s)". Detta är standardprofilen och den stödjer NMEA 2000. |  |
När kopplingen är slutförd och installationen har genomförts på ett korrekt sätt visas Fischer Panda-enheten i enhetslistan. |  |
Om du går in på Fischer Panda-enheten i menyn visas en sidan som denna: Observera att den innehåller en på/av-brytare och att den visar statusinformation samt de huvudsakliga AC-parametrarna: spänning, ström och effekt. |  |
Motortemperatur, RPM och ytterligare information finns tillgängliga genom att gå in på undermenyn ”motor”. |  |
5.4.5. Generator start/stopp
Förutom manuell start/stopp och övervakning finns det även en funktion för automatisk start/stopp. Den har ett lika omfattande intervall av alternativ som generator start/stopp-funktionen för GX-reläet. Se avsnittet GX - automatisk start/stopp av generator i den här manualen för mer information.
5.4.6. Underhåll
När du ska utföra underhåll på generatorn måste du säkerställa att du stoppar den från Fischer Panda-kontrollpanelen. Detta inaktiverar Fischer Pandas automatiska startfunktion och säkerställer att generatorn inte kan startas på distans - av exempelvis en Cerbo GX.
Se till att aktivera den automatiska startfunktionen igen när underhållet är genomfört. Du kan göra detta i Fischer Panda-kontrollpanelen i menyn Generator → autostart → turn on / off (generator → autostart → slå på/av).
5.4.7. MFD-app
Appen Marine MFD HTML5 (se även avsnittet Marin MFD-integration via app) innehåller också ett element som tillåter övervakning samt styrning av Fischer Panda-generatorn:
5.4.8. Felsökning
Fråga: Generatorläget är inställt på ”På” eller ”Autostart/stopp” men generatorn startar/fungerar inte.
Svar: Säkerställ att Fischer Pandas autostart-funktion är på, detta gör det möjligt för GX att styra generatorns fjärrstyrning för av/på. Du hittar det här alternativet i kontrollpanelen i menyn Generator → autostart → turn on / off (generator → autostart → slå på/av).
Om du försöker starta generatorn manuellt, visas ett toast-meddelande med texten ”Autostart-funktionen är för närvarande inaktiverad, aktivera den på generatorpanelen för att starta generatorn från denna meny”. |  |
Om generatorns autostart/stopp-funktion är aktiverad visas fel#1 ”Fjärrstyrning av brytare inaktiverad” på autostart/stopp-sidan. |  |
5.5. Anslutning av tanknivåsensorer till GX-tankingångarna
Tanknivåsensoringångarna är resistiva och ska anslutas till en resistiv tanksändare Victron tillhandahåller inte tanksändare. De inbyggda tanksensoranslutningarna stödjer inte sensorer av typ mA eller 0-5 V så dessa kräver ytterligare tillbehör eller måste ersättas med en resistiv sensor.
Sensorerna aktiveras (eller inaktiveras) i ingångs-/utgångsmenyn (Settings → I/O → Analog input) i inställningarna för GX-enheten. När den är aktiverad kommer tanken att synas i enhetslistan med alternativ för att anpassa inställningarna för din specifika installation.
 |  |
Ställ in tankvolymenhet (kubikmeter, liter, imperial eller USA gallon) och kapacitet. Det är även möjligt att ställa in anpassade former för icke-linjära tankar med upp till 10 variationer som exempelvis 50 % av sensor motsvarar 25 % av volym och 5 % av sensor motsvarar 90 % av volym.
 |  |
Tanknivåportarna kan var för sig ställas in för att fungera med europeiska tanksändare (0 - 180 Ohm), eller med amerikanska (240 - 30 Ohm) eller konfigureras med ett Ohm-motstånd med en intervall mellan 0 Ohm och 300 Ohm (kräver fast programvara v2.80 eller senare).
Du kan ställa in typen av tankvätska till bränsle, färskvatten, spillvatten, betestank, olja, avloppsvatten (kloak), bensin, diesel LPG, LNG, hydraulolja samt råvatten och du kan ställa in ett personligt namn.
 |  |
Ett separat larm för låg eller hög nivå kan ställas in och aktiveras för varje tanksensor.
 |  |
Tanknivådata skickas till VRM-portalen och visas på översiktsskärmarna på båten eller husbilen (om de är anslutna och aktiva) och datan kan användas för att utlösa reläet när det är inställt på ”tankpump”. Tanknivåerna kan även övervakas på flera andra platser inom GX-omgivningen:
Enhetslista för GX-enheten
Meny för översikt av sensor för GX-enheten
Grafisk översikt över GX-enheten
VRM-panel
Avancerade meny för widgetar i VRM
Widgetar för appen VRM
 |  |
För att fysiskt fäst tankgivarna krävs en hylsa eller en exponerad kopparkabel på minst 10 mm+ för att föras in i den borttagningsbara kopplingsplintkontakten. När den är korrekt fäst måste du använda den orangea fliken om du vill ta bort den säkrade kabeln.
5.6. Öka antalet tankingångar genom att använda flera GX-enheter
5.6.1. Introduktion
Antalet tankingångar på en GX-enhet, såsom Cerbo GX och Venus GX kan utökas genom att ansluta flera GX-enheter tillsammans i ett VE.Can-nät. För att göra detta måste en GX-enhet utses till ”huvudenhet” och de andra måste vara ”sekundära”. Nedan förklarar vi hur detta görs i praktiken.
Det finns ingen praktisk gräns för hur många GX-enheter som kan användas - förutom antalet tillgängliga källadresser i VE.Can-nätet, vilket är 252 adresser. En Cerbo GX med fyra tankingångar använder exempelvis upp till fem adresser, en för sig själv och en för varje tankingång.
5.6.2. Krav
Aktivera endast MQTT-inställningarna (del av MFD-app-integration) i en av GX-enheterna, inte i flera.
Anslut endast den huvudsakliga GX-enheten till Ethernet-nätet - anslut inte de andra. MFD-appen på marina MFD-enheter är inte gjord för att fungera med flera GX-enheter på ett Ethernet-nät.
Om du använder Modbus TCP-protokollet: Aktivera endast Modbus TCP på en av GX-enheterna.
Anslut endast den huvudsakliga GX-enheten till VRM, den överför även tanknivåer som mottagits från de sekundära enheterna.
Vi rekommenderar att du ansluter alla VE.Bus- och VE.Direct-produkter till den huvudsakliga GX-enheten. Anslutning via en sekundär enhet fungerar men har begränsningar. Fjärrkonfigurering fungerar exempelvis inte, DVCC-styrning fungerar inte och fjärrstyrd uppdatering av fast programvara fungerar inte heller. Att utöka VE.Direct-portarna via USB ger full funktionalitet och är därför den rekommenderade metoden. Du hittar mer information i följande avsnitt Strömförsörjning av Cerbo GX.
5.6.3. Konfigurering steg-för-steg
Först måste du konfigurera alla tankingångar på alla GX-enheter, i Settings → I/O → Analog input (Inställningar - I/O - Analoga ingångar). Aktivera endast de ingångar som används och inaktivera de andra.
Ge varje tankingång sitt eget unika namn i Device List → Tank input → Device → Name (Enhetslista - Tankingång - Enhet - Namn) som exempelvis Gråvatten, Dieselport osv.
Det är det enda sättet att säkerställa att de kan särskiljas när de väl är anslutna tillsammans.
Anslut varje GX-enhet tillsammans på dess VE.Can-port och se till att avsluta i båda ändarna.
Det är inte nödvändigt att förse VE.Can-nätet med ström utifrån: även om GX-enheter inte förser VE.Can-nätet med ström så försörjer de sina egna interna CAN-kretssystem.

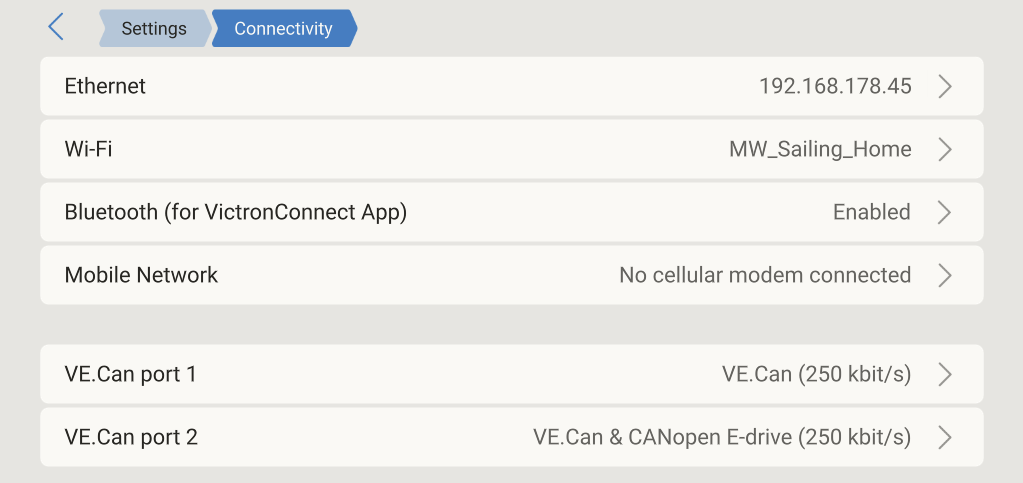

Nu ska du gå till Settings → Services → VE.Can (Inställningar - Tjänster - VE.Can) på varje GX-enhet och där:
Kontrollera att den valda profilen är VE.Can och Lynx Ion BMS (250 kbit/s) eller VE.Can och Can-bus BMS (250 kbit/s).

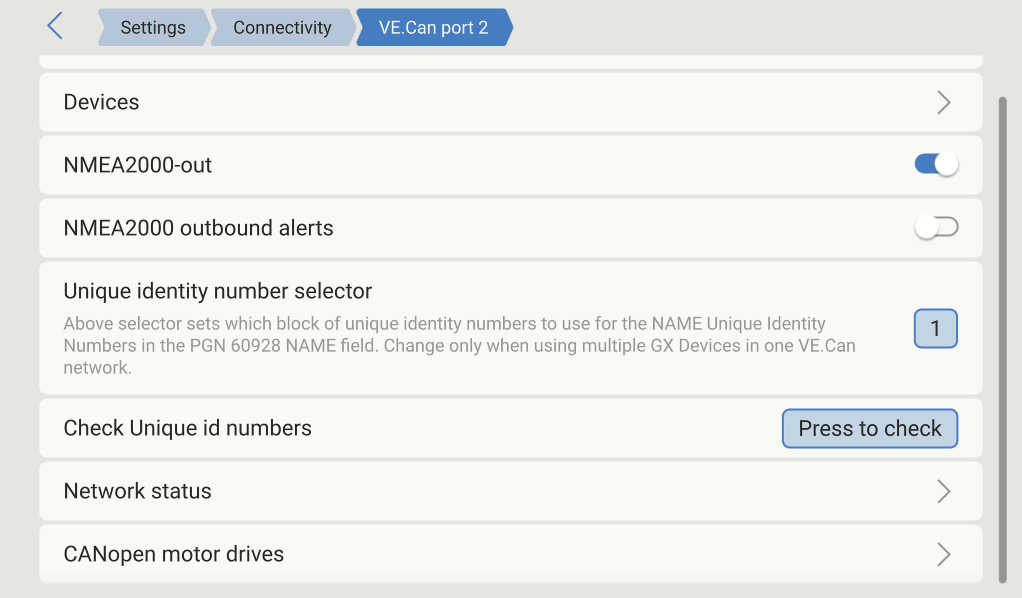

Aktivera NMEA 2000-utfunktionen på alla GX-enheter.
Tilldela varje GX-enhet sitt eget unika nummer.
Använd testfunktionen ”testa unika id-nummer” för att säkerställa att allt blev rätt.
Slutligen ska du kontrollera om alla sensorer visas i enhetslistan och fungerar väl i den primära GX-enheten.
5.7. Anslutning av NMEA 2000-tanksensorer från tredje part
En NMEA 2000-tanksensor från tredje part måste uppfylla följande villkor för att synas på GX-enheten:
Överföra PGN-numret i NMEA 2000 för vätskenivå, 127505
Klassen för NMEA 2000-enheten måste antingen vara ”General” (80) i kombination med funktionskod Omvandlare (190), eller Sensor (170). Eller så måste klassen för NMEA 2000-enheten vara Sensorer (75), i kombination med funktion Vätskenivå (150).
För närvarande tillåts inte en enskild funktion som rapporterar flera vätskenivåer.
För vissa tanksensorer är det även möjligt att konfigurera kapaciteten och vätsketypen på GX-enhetens meny, t.ex. med Maretron TLA100. Den här möjligheten kan vara tillgänglig med andra sensorer från andra tillverkare - det kan vara väl värt att prova.
Testade kompatibla NMEA 2000-tanksensorer:
Maretron TLA100
Maretron TLM100
Navico Fluid Level Sensor Fuel-0 PK, delnr. 000-11518-001. Observera att du behöver en Navico-skärm för att konfigurera kapacitet, vätsketyp och andra parametrar i sensorn. Se spänningsvarning nedan.
Oceanic Systems (UK) Ltd (OSUKL) - 3271 Volumetric Tank Sender. Om den inte fungerar behövs en uppdatering av fast programvara. Kontakta OSUKL för det. Se spänningsvarning nedan.
Oceanic Systems UK Ltd (OSUKL) - 3281 Water Level Sender. Se spänningsvarning nedan
De andra fungerar troligtvis lika bra. Kontakta oss på på Grupp-> Ändringar om du känner till någon som fungerar bra.
För att ansluta ett NMEA 2000-nät till VE.Can-porten på GX-enheten, som båda har olika sorts kontakter, finns det två lösningar:
VE.Can till NMEA 2000-kabeln. Som genom att antingen föra in eller utelämna säkringen, gör det möjligt att förse NMEA 2000-nätet med ström med Victron-utrustning, eller inte. Observera varningen nedan.
3802 VE.Can-adapter från OSUKL. Fördelen är att den lämpar sig väl för att ansluta en enskild NMEA 2000-enhet som en tanksensor till ett VE.Can-nät. Den kan också förse ett NMEA 2000-nät med ström med lägre spänning direkt från ett Victron-system på 48 V.
Varning och lösning för 24 V och 48 V system
Medan alla Victron-komponenter accepterar upp till 70 V ingång på deras CAN-bus-anslutningar kan vissa NMEA 2000-utrustningar inte göra det. De kräver en NMEA 2000-anslutning med 12 V effekt och de fungerar i vissa fall upp till 30 eller 36 V. Kontrollera informationsbladet på all NMEA-utrustning som används. Om systemet innehåller en NMEA 2000 som kräver en nätspänning under batterispänningen bör du antingen se ovan 3802 VE.Can-adapter av OSUKL, eller alternativt installera VE.Can till NMEA 2000-kabeln utan dess säkring och förse NMEA 2000-nätet med lämplig effekt genom att exempelvis använda en NMEA 2000-adapterkabel - som inte tillhandahålls av Victron. VE.Can-porten på GX-enheten behöver ingen extern ström för att fungera.
5.8. Mopeka Ultrasonic Bluetooth-sensorer
Stöd för Mopeka-sensorer har lagts till i Venus OS. Dessa ultraljudssensorer använder BLE (Bluetooth Low Energy), en trådlös teknik som gör att enheter kan kopplas samman inom en räckvidd på cirka 10 meter, samtidigt som de förbrukar betydligt mindre ström jämfört med vanlig Bluetooth-teknik.
Mopeka-sensorerna har ultraljudsavkänning för trycksatta eller icke-trycksatta tankar och ett flertal tankartiklar. Beroende på modellen fästs sensorerna på botten eller toppen av dessa tankar. Vätskenivån, temperaturen och sensorns batterispänning strömmas trådlöst till GX-enheten.
Kompatibla Mopeka-sensorer
Mopeka-sensor | Anmärkningar |
|---|---|
Mopeka Pro Check H2O | |
Mopeka Pro Check LPG | |
Mopeka Pro Check Universal | Kräver minst Venus OS v3.14 |
Mopeka TD40 / TD 200 | |
Mopeka Pro Plus | |
Mopeka Pro 200 |
Notera
Endast sensorerna på listan ovan stöds. Andra Mopeka-sensorer, även om de har Bluetooth, stöds inte.
För att ansluta Mopeka-sensorer till GX-enheten via Bluetooth krävs det att GX-enheten har Bluetooth-funktion. Vissa GX-produkter har redan inbyggd Bluetooth och alla andra kan enkelt efterjusteras med en standard USB-Bluetooth-adapter (i översikten över Victron GX produktprogram ser du vilka GX-produkter som har inbyggd Bluetooth).
En extra USB-Bluetooth-adapter, även för GX-enheter med inbyggd Bluetooth, möjliggör för begränsad relokering av Bluetooth-radion (via en USB-kabelförlängning) närmare andra Bluetooth-enheter som annars kanske inte är nåbara.
Anmärkning för Cerbo GX-enheter som är byggda upp till och inklusive serienummer HQ2207: Den inbyggda Bluetooth-anslutningen är inaktiv när den interna CPU-temperaturen överstiger 53 grader C (påverkas av belastning och/eller omgivningstemperatur). För pålitlig drift är det nödvändigt att använda en USB-Bluetooth-adapter. Enheter som är tillverkade senare (HQ2202 eller senare) kräver ingen ytterligare USB-Bluetooth-adapter. Observera att den här begränsningen inte är tillämplig för Cerbo-S GX.
USB-Bluetooth-adaptrar som har testats och som vi vet fungerar:
USB Bluetooth-adapter | ||||
|---|---|---|---|---|
Insignia (NS-PCY5BMA2) | Logilink BT0037 | TP-Link UB400(UN) | Kinivo BTD-400 | Ideapro USB bluetooth adapter 4.0 |
Ewent EW1085R4 | Laird BT820 | Laird BT851 | - | - |
En lista över ytterligare adaptrar som också håller på att testas, samt över adaptrar som har testats och som vi vet inte fungerar, finns här: Victron Community.
5.8.1. Installation

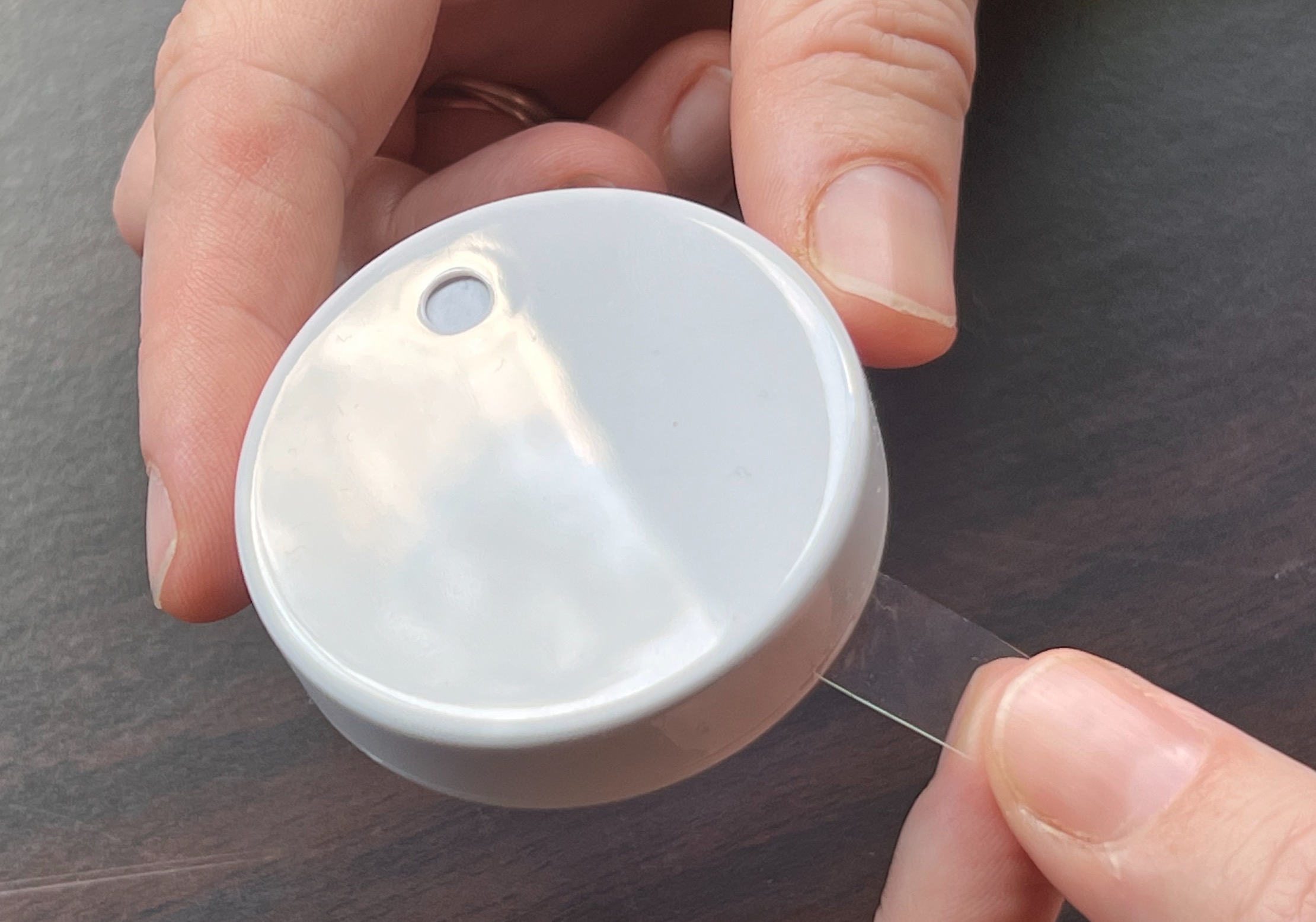

Installationen av sensorn Mopeka är mycket enkel. Först måste dock sensorn installeras enligt Mopekas installationsinstruktioner och konfigureras via appen Mopeka Tank (tillgänglig i Google Play och Apple App Store). Därefter görs installationen och konfigurationen i GX-enheten enligt beskrivningen nedan.
Säkerställ att Bluetooth är aktiverad i menyn för Bluetooth-sensorn (aktiverad som standard)
Gå till menyn Inställningar → I/O → Bluetooth-sensorer.
Flytta skjutreglaget Aktivera åt höger för att aktivera Bluetooth-sensorer.
För att hitta din Mopeka-sensor, skrolla ner tills du ser dem.
För att aktivera sensorn, flytta reglaget åt höger. Det bör nu visas i enhetslistan.
Upprepa steg 1..5 ifall det finns mer än en sensor.
5.8.2. Konfigurering
Gå till menyn Enhetslista.
Skrolla upp eller ner och välj lämplig sensor.
Tryck på högerpilen eller mellanslagstangenten på den sensorn för att öppna menyn för sensorinställningar.
Skrolla ned till Inställning och öppna återigen med högerpilen eller mellanslagstangenten sensorns inställningsmeny.
I inställningsmenyn kan du ändra tankkapaciteten, välja vätsketyp och volymenhet, ställa in kalibreringsvärden för tomma och fulla tanknivåer och läsa av det faktiska sensorvärdet.
Efter inställning, gå tillbaka till menyn för översikt av sensor
Skrolla nedåt, välj Enhet och tryck på högerpilen eller mellanslagstangenten igen för att öppna enhetens inställningsmeny.
I menyn Enhet kan du tilldela sensorn ett anpassat namn och läsa ut ytterligare enhetsinformation.
Upprepa steg 1..8 om du vill ställa in ytterligare sensorer.
5.8.3. Övervakning av nivån i tanken
 |  |
Nivån i tanken kan övervakas på olika platser i GX-miljön.
Enhetslista för GX-enheten
Meny för översikt av sensor för GX-enheten

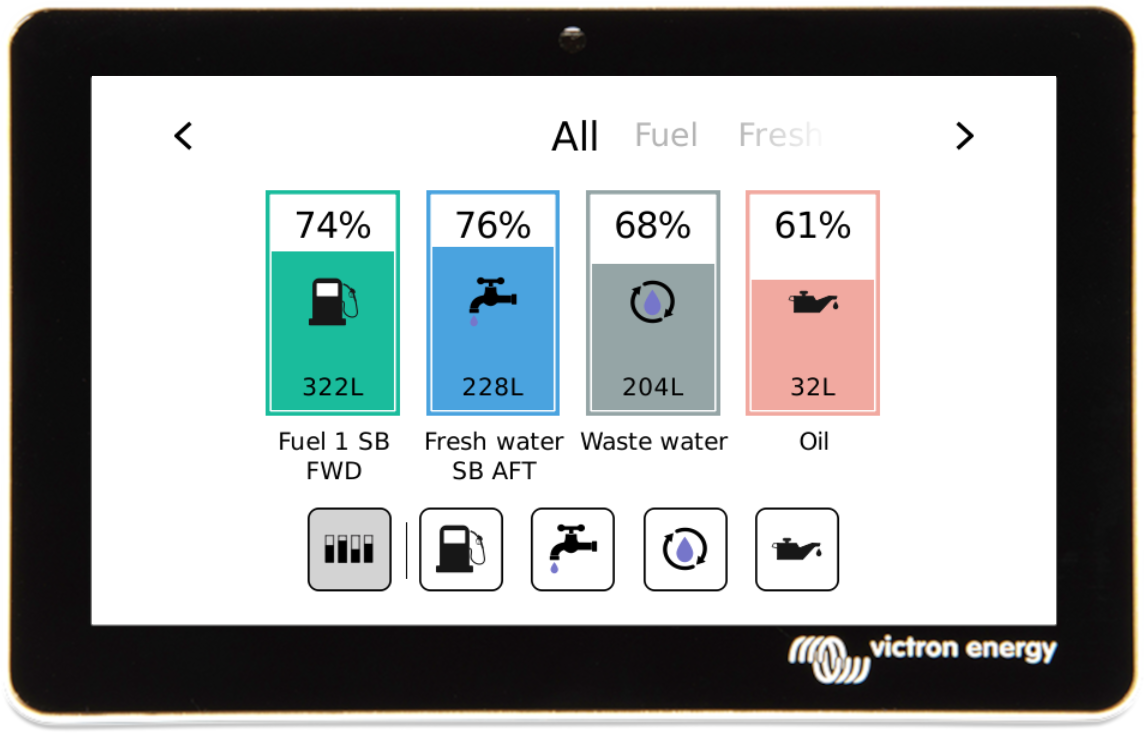

Grafisk översikt över GX-enheten
VRM-panel
Avancerade meny för widgetar i VRM
Widgetar för appen VRM
|  |
5.9. Stöd av Wakespeed WS500 generatorregulator
5.9.1. Introduktion
WS500 är en extern smarta växelströmsgenerator med CAN-bus och NMEA 2000-kommunikation, vilket är särskilt användbart i marina och husbilsrelaterade tillämpningar. Wakespeed WS500 stöds av Venus OS och erbjuder möjligheten att övervaka dina generatorers prestanda via en GX-enhet.
5.9.2. Krav
Följande krav är nödvändiga för integrationen av WS500:
Venus OS fast programvara v2.90 eller högre, installerad på din GX-enhet
Wakespeed WS500 fast programvara 2.5.0 eller högre installerad på WS500-regulatorn.
WS500 måste ansluta till VE.Can-porten på GX-enheten. Det är inte möjligt att övervaka WS500 när den är ansluten till BMS-Can-porten på en Cerbo GX.
5.9.3. Koppling av WS500 till VE.Can
Både WS500 och VE.Can använder Rj45-kontakter för sina CAN-portar.
De har dock olika stift. Det betyder att en vanlig (rak UTP-kabel) nätverkskabel inte kan användas. En korskopplad kabel krävs. Du måste själv tillverka den här korskopplade kabeln. Följande diagram visar stiftkonfigureringen på de två enheterna.
De viktiga stiften som bör kollas är stift 7 och stift 8 för CAN-H och CAN-L på VE.Can-sidan och stift 1 och 2 för CAN-H och CAN-L på WS500-sidan.
Därför krävs en kabel där stift 1 och 2 på ena sidan är kopplade till stift 7 och stift 8 på andra sidan. Stift 7 går till stift 1 och stift 8 till stift 2.
Rj45-kontakten med stift 7 och 8 på ena änden kopplas till VE.Can-porten på GX-enheten. Den andra änden av kabeln med stift 1 och 2 kopplas till WS500-regulatorn. Båda sidor måste avslutas.
Kabelfärgerna har ingen betydelse för den egentillverkade kabeln. Wakespeed erbjuder även en färdigkonfigurerad kabel med en blå Rj45-kontakt på ena sidan som måste kopplas till VE.Can-porten.
Notera
Observera att den svarta avslutningen som tillhandahålls av Wakespeed och den blå avslutningen som tillhandahålls av Victron inte kan ersätta varandra. Därför måste du sätta i Victron-avslutningen på Victron-sidan av nätet och sätta in Wakespeed-avslutningen på Wakespeed-sidan.
5.9.4. Kopplingsexempel
Exemplet nedan visar en översikt av den rekommenderade kopplingen baserad på en installation med en Lynx Smart BMS, Lynx Distributörer och en Cerbo GX.
Den korrekta placeringen av generatorshunten (som inte ska förväxlas med shunten för BMV eller SmartShunt) är viktig här för en korrekt anslutning av strömsensorkabeln.
Se manualen för WS500 och generator för fullständig information om kopplingen mellan dem.
5.9.5. GX-enhetens användargränssnitt för WS500
När WS500 är kopplad till GX-enheten visas regulatorn i enhetslistan.
Menyn för WS500 tillhandahåller då följande information och data:
Utgång: spänning, ström och effekt enligt rapport från generatorregulatorn
Temperatur: generatortemperaturen mäts av temperatursensorn i WS500
Status: Laddningsstatus för WS500
Avstängd när den inte laddar
Bulk, absorption eller float när WS500 använder sin egen laddningsalgoritm
Extern styrning när den styrs av ett BMS såsom Lynx Smart BMS
Nätverksstatus:
Fristående, om regulatorn arbetar ensam
Gruppmaster, när den tillhandahåller laddningsmål till en annan WS500-enhet
Slav, när den tar laddningsdirektiv från en annan enhet såsom WS500 eller ett BMS.
Fel: återger alla feltillstånd som WS500 kan drabbas av. Detaljerna för varje felkod hittar du i Wakespeeds guide för konfigurering och kommunikation. Se även bilagan för fel #91 och fel #92
Fältdrift: rapport över % av fältdrift som skickas från WS500 till generatorn via fältanslutningen
Hastighet: hastigheten i varv per minut som generatorn roterar i. Detta rapporteras så som det är i statormatningen och om det är felaktigt kan det justeras genom att ställa in Gen.Pol-alternativet inom Wakespeed SCT-konfigureringslinje.
Motorhastighet: rapporteras i varv per minut. Detta rapporteras antingen med
beräkning baserad på generatorhastighet och motorns-/generatorns utväxling enligt inställning i SCT-konfigureringslinjen
NMEA 2000 om WS500 mottar motorvarvtal från PGN127488
J1939 om WS500 mottar motorvarvtal från PGN61444
Det är även möjligt att skapa ett anpassat namn för WS500 i enhetsmenyn. Detta triggar WS500 att uppdatera regulatorns $SCN-konfigureringslinje.
 |  |  |
5.9.6. WS500-data på VRM-portalen
WS500-data som kan visas på vår VRM-portal är ström, spänning och temperatur.

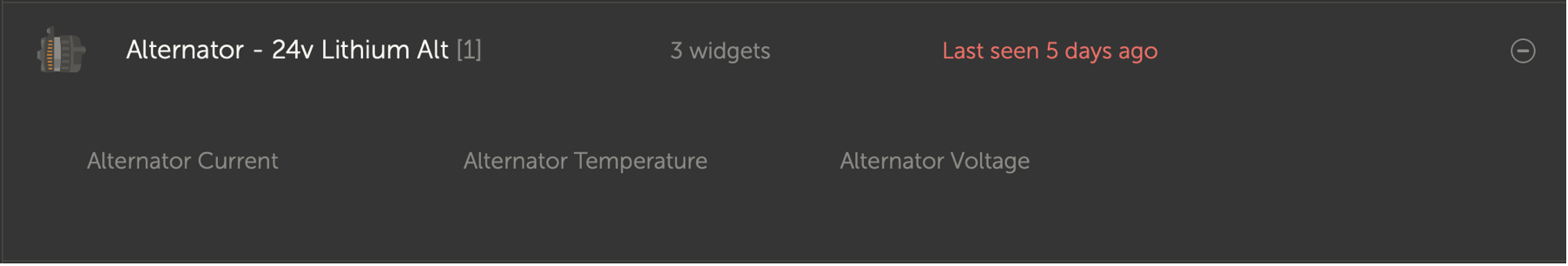

För närvarande är tre widgetar tillgängliga på VRM

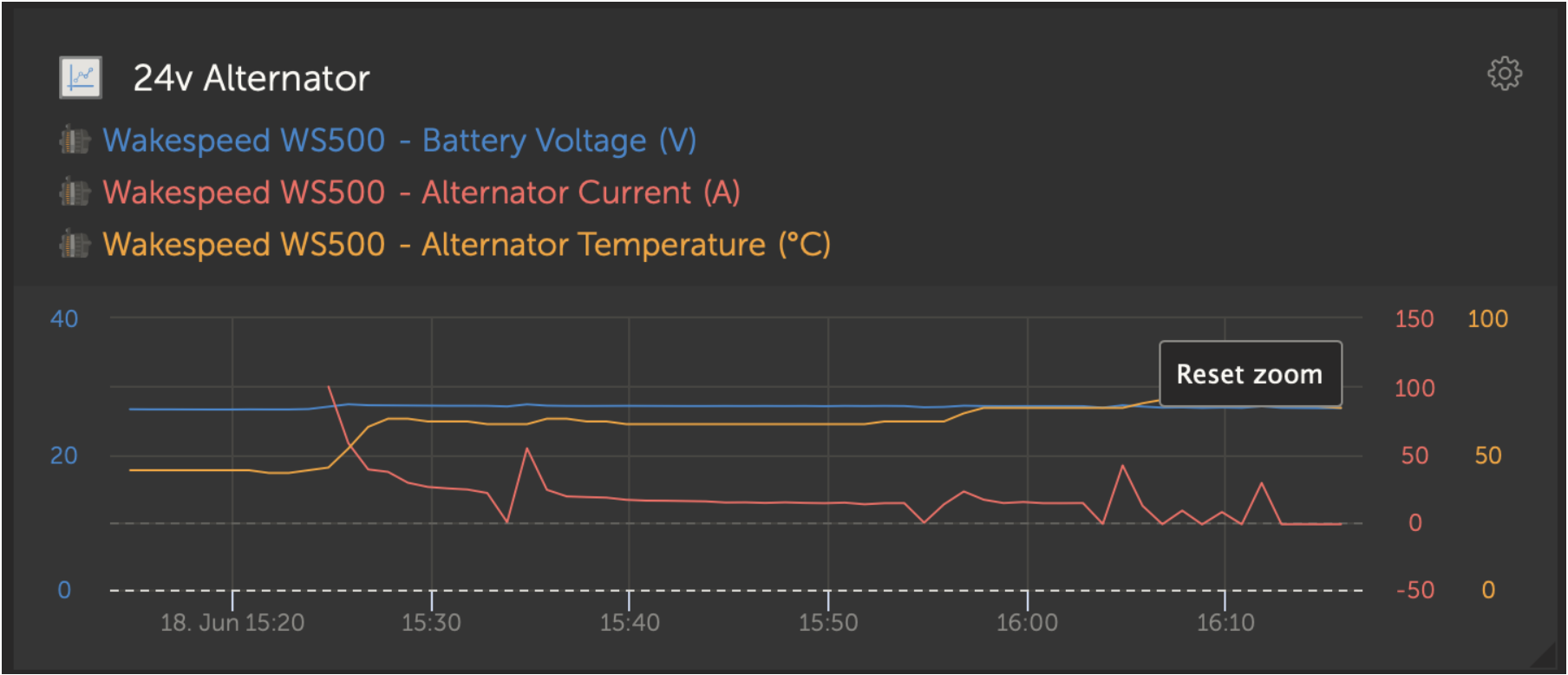

VRM-anpassad widget som visar spänning, ström och temperatur för WS500
5.9.7. Felsökning och vanliga frågor
Kontakta Wakpespeed-supporten direkt för ytterligare hjälp och felsökning.
Felkod #91 och #92
Venus OS rapporterar alla fel som kan genereras av WS500 enligt definition i Wakespeeds guide för konfigurering och kommunikation. I system med ett integrerat BMS är följande fel kritiska under tiden händelserna är aktiva och kräver särskild tillsyn.
#91: Lost connection with BMS
WS500 har förlorat kommunikationen med BMS och kommer att falla in i det inställda nödkörningsläget. Så fort kommunikationen med BMS återupprättas kommer den återgå till att följa laddningsmålen enligt inställning i BMS.
#92: ATC disabled through feature IN
BMS har signalerat att en laddningsfrånkoppling har inträffat via funktion-in-kabeln och WS500 har därför återgått till avstängt läge.
Ström- och effektdata visas inte i WS500-enhetsmeny.
Detta utgör inget problem och handlar bara om hur systemet är installerat och avsett att vara.
Ingen generatorshunt[1] installerad.
Generatorshunt installerad men inte korrekt konfigurerad. Kontrollera ShuntAtBat-inställningen och Ignore Sensor-inställningen genom att använda Wakespeed-konfigureringsverktyg.
[1] Generatorshunten är en shunt som kan installeras i serie med generatorn för att tillhandahålla avläsningar av generatorns utgångsström och effekt. Dess sensorkablar ansluts direkt till WS500. Detta är en tillvalsfunktion som endast är för visningsändamål. Om shunten inte är installerad visar GX-enheten annan generatordata såsom fält % och utgångsspänning m.m., men inte generatorns utgångsström och effekt.
Vanliga frågor (FAQ)
Q1: Används generatorns utgångsström (om den faktiskt mäts) till något mer än just visningsändamål?
A1: För närvarande är det endast för visningsändamål. I framtiden kommer det kanske att finnas en DVCC-integration där GX-enheten styr mängden ström du vill att WS500 ska generera och sen delar GX-enheten den önskade laddningsströmmen mellan WS500 och exempelvis MPPT-enheter.
Q2: Vad används batteriutgångsströmmen till och kan den läsas över CAN-bussen av en Lynx Smart BMS, andra batteriövervakare eller till och med en GX-enhet?
A2: Ja, strömmen kan läsa av via CAN-bus och Lynx Smart BMS.
I det här fallet kan WS500-shunten konfigureras för generatorn och därmed rapportera mängden ström generatorn producerar. Lynx Smart BMS ström används av WS500 för att säkerställa att det inte matas in mer i batteriet än vad det faktiskt behöver. Så om batteriet vill ha 100 A och WS500 rapporterar 200 A vid generatorn används 100 A för att stödja belastningarna. Det ger en märkbart förbättrad beräkning för DC-belastningen.
Q3: Finns det några kopplingsrekommendationer om systemet innehåller en Lynx Smart BMS?
A3: Ja. Vi har skapat omfattande systemexempel som visar den fullständiga kopplingen och dessa har vi kompletterat med ytterligare viktigt information. Exempelvis ett katamaransystem med två WS500 eller ett system utrustat med en extra generator styrd av en WS500. Dessa exempel kan användas som grund till ditt eget system.
Dessa systemexempel kan laddas ner från Lynx Smart BMS produktsida.
Q4: Vilken koppling rekommenderar ni om systemet inte innehåller en Lynx Smart BMS?
A4: Wakespeed tillhandahåller en snabbstartsguide som visar hur man konfigurerar regulatorn via DIP-switchar och ger en översikt över alla kabelanslutningar på kabelnätet som följer med enheten.
Produktmanualen för WS500 innehåller ytterligare kopplingsscheman som visar i detalj hur kabelnätet är kopplat.
Observera att shunten ska anslutas till batteriet och WS500 ska konfigureras med shunten på batteriet.

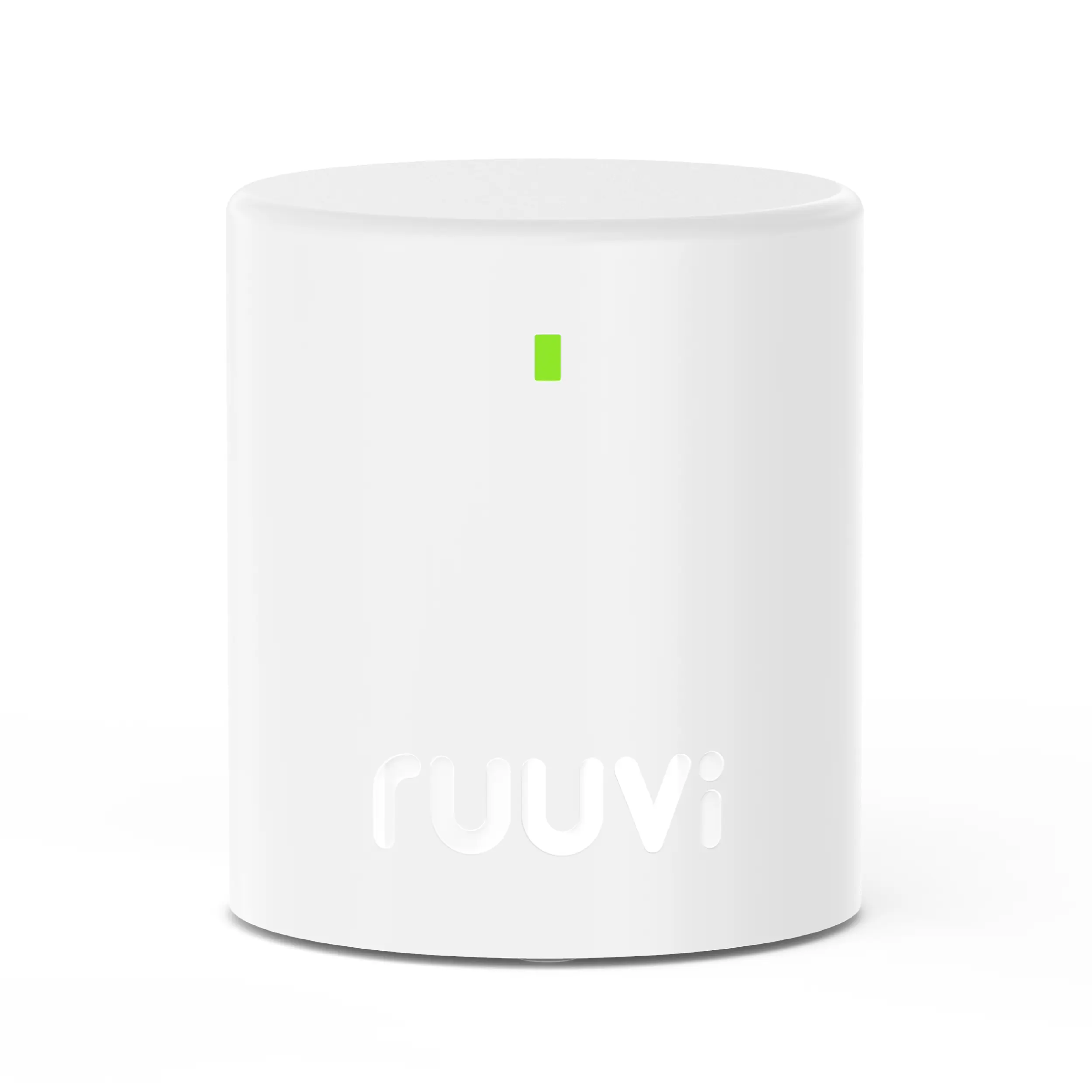

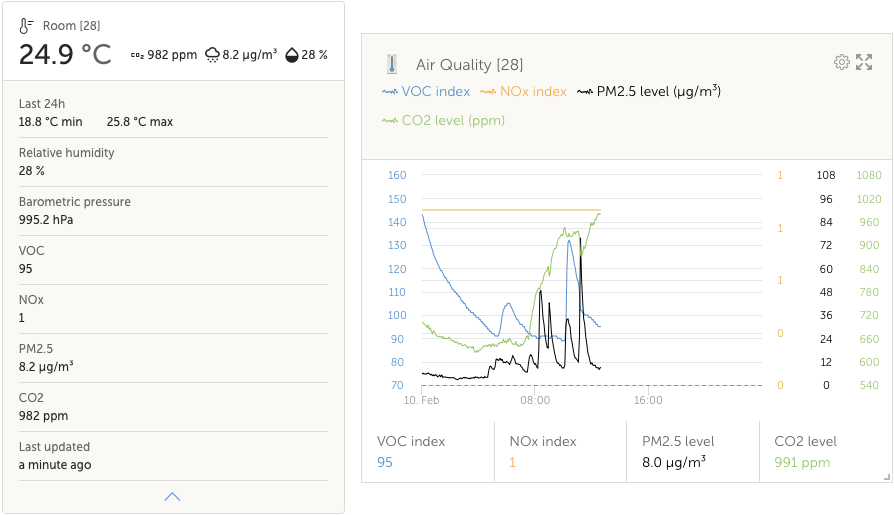

5.10. Trådlösa Bluetooth-Ruuvi-temperatursensorer
Ruuvi-sensorn strömmar trådlöst temperatur, luftfuktighet och lufttryck till Gx-enheten via Bluetooth.
För att ansluta Ruuvi-sensorer till GX-enheten via Bluetooth krävs det att GX-enheten har Bluetooth-funktion. Vissa GX-produkter har redan inbyggd Bluetooth och alla andra kan enkelt efterjusteras med en standard USB-Bluetooth-adapter (i översikten över Victron GX produktprogram ser du vilka GX-produkter som har inbyggd Bluetooth).
En extra USB-Bluetooth-adapter, även för GX-enheter med inbyggd Bluetooth, möjliggör för begränsad relokering av Bluetooth-radion (via en USB-kabelförlängning) närmare andra Bluetooth-enheter som annars kanske inte är nåbara.
Anmärkning för Cerbo GX-enheter som är byggda upp till och inklusive serienummer HQ2207: Den inbyggda Bluetooth-anslutningen är inaktiv när den interna CPU-temperaturen överstiger 53 grader C (påverkas av belastning och/eller omgivningstemperatur). För pålitlig drift är det nödvändigt att använda en USB-Bluetooth-adapter. Enheter som är tillverkade senare (HQ2202 eller senare) kräver ingen ytterligare USB-Bluetooth-adapter. Observera att den här begränsningen inte är tillämplig för Cerbo-S GX.
Externa USB-Bluetooth-adaptrar som har testats och som vi vet fungerar:
USB Bluetooth-adapter | ||||
|---|---|---|---|---|
Insignia (NS-PCY5BMA2) | Logilink BT0037 | TP-Link UB400(UN) | Kinivo BTD-400 | Ideapro USB Bluetooth adapter 4.0 |
Ewent EW1085R4 | Laird BT820 | Laird BT851 | - | - |
En lista över ytterligare adaptrar som också håller på att testas, samt över adaptrar som har testats och som vi vet inte fungerar, finns i denna grupptråd.
Installationsprocess
Säkerställ att Bluetooth är aktiverad i Bluetooth-menyn (aktiverad som standard).
Gå till Settings → I/O → Bluetooth sensors (Inställningar → I/O (ingång/utgång) → meny för Bluetooth-sensorer) och välj sedan Enable (aktivera) för att aktivera Bluetooth-temperatursensorer.
Ruuvi-sensorerna levereras med en borttagningsbar dragflik av plast. Detta förhindrar att den laddar ur när den ligger på hyllan. Dra ut plastfliken och enheten börjar att föra över sin temperaturinformation.
Sensorn bör visas i menyn, ”Ruuvi ####” - med ett hexadecimalt enhets-id, aktivera den specifika Ruuvi-sensorn.
Undermenyn för Bluetooth-adaptrar visar en lista över tillgängliga Bluetooth-adaptrar. Menyalternativet Kontinuerlig skanning söker alltid efter nya Bluetooth-sensorer. Observera att detta alternativ påverkar GX-enhetens WiFi-prestanda. Aktivera endast detta alternativ om du måste söka efter nya Bluetooth-sensorer. Lämna detta inaktivt i annat fall.
 |  |
Om du har flera sensorer kan det vara bra att skriva ner det här enhets-id-numret på sensorhöljet för att hålla koll.
Sensorn ska nu visas i huvudmenyn - som standard kallas den ”generisk temperatursensor (##)”.
Inne i temperatursensormenyn är det möjligt att anpassa typen och även att ange ett anpassat namn.
Batterilivslängd och status för Ruuvi-sensorer:
Ruuvi-sensorerna använder ett utbytbart CR2477 3 V litiumknappcellsbatteri, som beräknas vara längre än 12 månader, beroende på omgivningstemperaturen.
Batteriinformation:
Den interna batterispänningen och statusen visas i sensormenyn.
Batteristatusindikatorer:
OK-status: Batterispänning ≥ 2,50 V
Sensorbatteri låg status: Batterispänning ≤ 2,50 V
Varning lågt batteri:
En varning för lågt batteri visas på fjärrkonsolen Remote Console. Om GX-enheten rapporterar till VRM visas varningen även där.
Varningsgränsen är avhängig temperaturen.
Under 20 °C: Gränsvärdet är 2,0 V
Mellan -20 °C och 0 °C: Gränsvärdet är 2,3 V
Över 20°C: Gränsvärdet är 2,5 V
Det är möjligt att uppdatera den fasta programvaran för Ruuvin med Ruuvis egna separata app men detta är inte nödvändigt om du inte stöter på problem.
5.11. Anslutning av IMT solstrålning-, temperatur- och vindhastighetssensorer
Ingenieurbüro Mencke & Tegtmeyer GmbH (IMT) erbjuder ett brett sortiment av digitala solstrålningssensormodeller av silikon inom serien Si-RS485 som alla är kompatibla med en GX-enhet från Victron.
Kompatibilitet
De valfria/extra externa modultemperatur-, omgivningstemperatur- och vindhastighetssensorerna stöds också.
Valfria/extra externa sensorer kopplas antingen till solstrålningssensorn med förinstallerade kontakter eller är fördragna till solstrålningssensorn (endast extern modul- och omgivningstemperatur). När externa sensorer kopplas via en lämplig solstrålningssensor skickas all mätningsdata till Victron GX-enheten med den enda gränssnittskabeln.
Alla modeller av solstrålningssensorer inom serien Si-RS8485 har olika kapacitet med hänsyn till externa sensorer (eller levereras med en fördragen extern sensor), så håll framtida önskemål/krav i åtanke innan du köper en.
Det är även möjligt att koppla en fristående IMT Tm-RS485-MB modultemperatursensor (visas som ”celltemperatur”) eller IMT Ta-ext-RS485-MB omgivningstemperatursensor (visas som ”externtemperatur”) direkt till Victron GX-enheten, utan någon solstrålningssensor eller som tillägg till en.
Drift
Serien IMT Si-RS485 av solstrålningssensorer fungerar med RS485 elektriska gränssnitt och Modbus RTU kommunikationsprotokoll.
Victron GX-enheten måste köras med version2.40 eller nyare.
IMT-sensorer med fasta programvaruversioner tidigare än 1.53 stöds - kontakta IMT för mer information om detta.
Fysisk koppling till Victron GX-enheten sker via USB-port och kräver en Victron RS485 till USB-gränssnittskabel.
En lämplig extern DC-strömkälla (12 till 28 VDC) krävs också - sensorn får INTE ström via USB.
Nya IMT-modeller har en andra temperatursensor som också stöds.
Kabelanslutningar
Schemat i installationsguiden nedan beskriver kabelanslutningarna i en typisk installation.
 |
Kabelanslutningar
Si-Sensor | Victron RS485 till USB-gränssnitt | Signal |
|---|---|---|
Brun | Orange | RS485 Data A + |
Orange | Gul | RS485 Data B - |
Röd | - | Ström pos. - 12 till 28 VDC |
Svart | Ström neg/jord - 0 VDC | |
Svart (tjock) | - | Jord/ Kabelskärm/ PE |
- | Röd | Ström pos. - 5 VDC (används ej) |
- | Svart | Ström neg/jord - 0 VDC (används ej) |
Brun | Terminator 1 - 120 R (används ej) | |
Grön | Terminator 2 - 120 R (används ej) |
Installationsanmärkningar
Den högsta tillåtna DC-strömförsörjningsspänningen för serien IMT Si-RS485 av solstrålningssensorer är 28,0 VDC och därför måste en lämplig Victron DC-DC-omvandlare (24/12, 24/24, 48/12 eller 48/24) eller AC-DC-adapter användas i installationen för batteribanker/system på 24 V och 48 V.
För batteribanker/system på 12 V kan serien IMT Si-RS485 av strålningssensorer förses med ström direkt från batteribanken och de kommer att fortsätta att fungera ner till lägsta spänningen på 10,5 V (som uppmätt av sensorn, räkna med spänningsbortfall i kabeln).
För detaljerad information och specifikationer om kabelanslutningar hänvisas till serien IMT Si-RS485 av solstrålningssensorer ” Snabbguide” och Informationsbladet om Victron RS485 till USB gränssnittkabel.
För att garantera signalintegritet och en stabil drift, säkerställ att:
Alla förlängningskablar uppfyller kraven för minsta tvärsnitt som specificeras i den tillhörande tabellen - beroende på DC-matningsspänning och kabellängd.
Alla förlängningskablar är skärmade och partvinnade.
Att originalkabeln som bifogas till Victron RS485 till USB-gränssnittet minskas till maxlängden 20 cm i installationer där den totala kabellängden överstiger 10 m eller det förekommer några särskilda störningar vid installationen/platsen. I sådant fall ska lämpliga/högkvalitativa kablar användas för hela kabellängden, istället för endast för förlängningsdelen.
Kablarna installeras separat/avskilt från de huvudsakliga DC- eller AC-strömkablarna.
Alla kablar ska vara korrekt avslutade (även ej använda kablar) och korrekt isolerade från påverkan av väder/vatten.
Sensorhöljet ska inte öppnas eller manipuleras under installation - eftersom förseglingen då kan brytas (och garantin bli ogiltig).
IMT Si-RS485TC-serien av strålningssensorer innehåller intern galvanisk isolering (upp till 1000 V) mellan inmatningen och RS485-Modbuskretsar, därmed passar det icke-isolerade Victron RS485 till USB-gränssnittet de flesta installationer.
Men om ett isolerat RS485 till USB-gränssnitt är att föredra är den enda kompatibla enhetenHjelmslund Electronics USB485-STIXL (inga andra sorter kommer att kännas igen av GX-enheten).
Flera sensorer
Det är möjligt att ansluta flera solstrålningssensorer i serien IMT Si-RS485 till en vanlig Victron GX-enhet, men det särskilda Victron RS485 till USB-gränssnittet krävs för varje enskild enhet.
Flera enheter kan inte kombineras på ett enda gränssnitt (eftersom detta inte stöds av den tillhörande programvaran för Victrons operativsystem).
Konfigurering
Det krävs i normala fall ingen extra/särskild konfigurering - standardkonfigureringen vid leverans är tillräcklig för kommunikation med en Victron GX-enhet.
Men, i de fall där en strålningssensor från serien IMT Si-RS485 som redan har använts i ett annat system/eller har ändrade inställningar av någon anledning, måste den återställas till fabriksinställningen före användning.
För att kolla konfigureringen, ladda ner IMT ”Si-Modbus-Programvaruverktyg för konfigurering”. Följ instruktionerna i IMT ”Si Modbus Konfigureringsdokument”. Kontrollera/uppdatera följande inställningar:
Modbus-adress: 1
Överföringshastighet (Baud): 9600
Dataformat: 8 N1 (10 Bit)
Vänligen kontakta IMT Solar direkt för ytterligare support avseende konfigureringen av serien IMT Si-RS485 solstrålningssensorer.
Användargränssnitt - GX-enhet

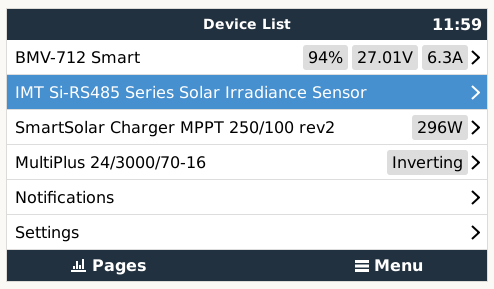

Vid anslutning och uppstart av Victron GX-enheten kommer solstrålningssensorn från serien IMT Si-RS485 automatiskt att kännas av inom några minuter och visas i menyn ”Enhetslista”.

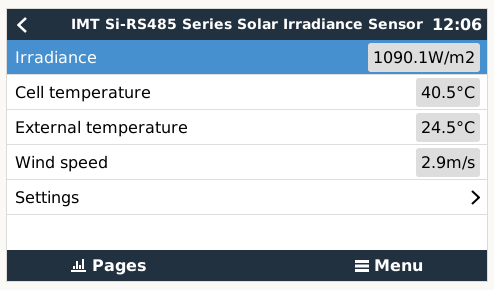

I menyn ”Solstrålningssensorer i serien IMT Si-RS485” kommer alla tillgängliga parametrar automatiskt att visas (beroende på antalet anslutna sensorer) och uppdateras i realtid.

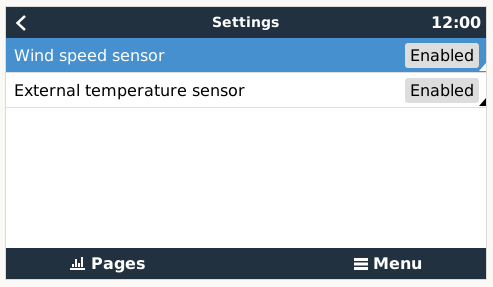

I undermenyn ”Inställningar” är det möjligt att manuellt aktivera och inaktivera eventuella extra/ytterligare externa sensorer som är kopplade till solstrålningssensorn i serien IMT Si-RS485.
 |  |
5.11.1. Datavisning - VRM

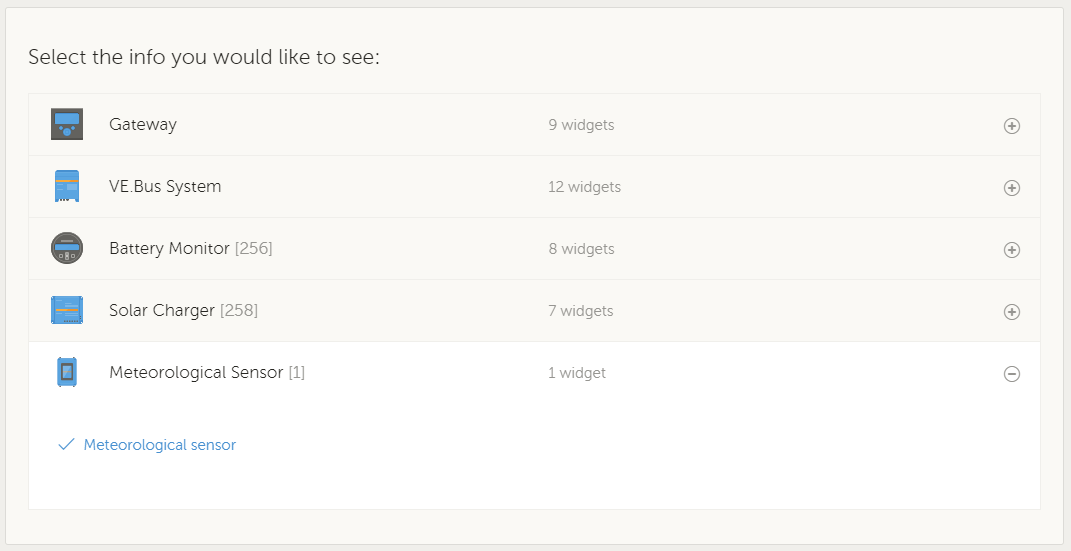

För att granska loggad historisk data i VRM-portalen, öppna widget-listan ”Meterologisk sensor” och välj widgeten ”Meterologisk sensor”.
 |

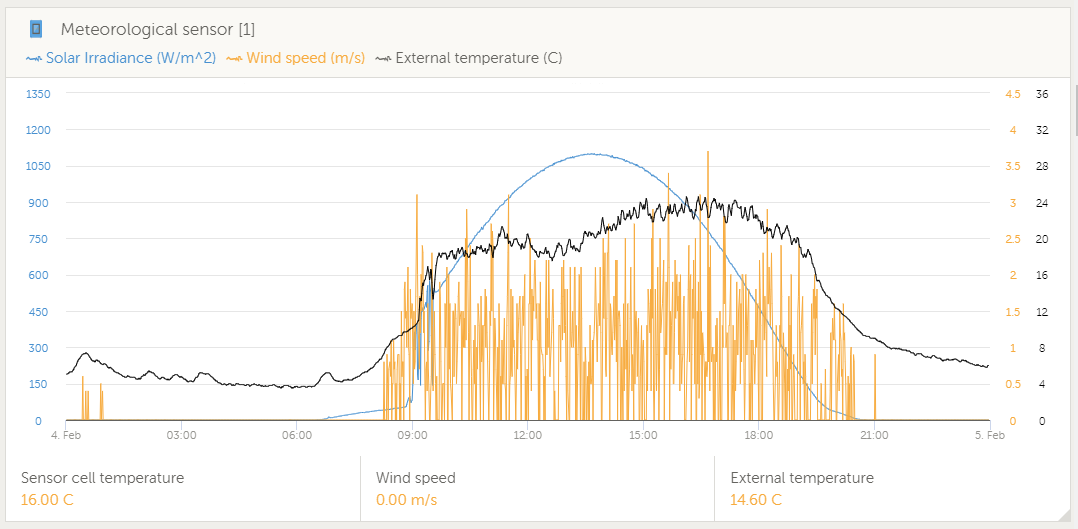

Data från alla tillgängliga sensortyper visas automatiskt i diagrammet. Man kan även aktivera/inaktivera enskilda sensorer/parametrar genom att klicka på sensorn/texten.
 |
5.12. Stöd av generatorregulatorer i serien ComAp InteliLite 4
5.12.1. Introduktion
Genom integration av serien ComAp InteliLite 4 av generatorregulatorer med en GX-enhet är det möjligt att läsa ut AC-data, oljetryck, kylmedelstemperatur, tanknivå och ytterligare statusavläsningar. Den stödjer dessutom digitala start/stoppsignaler från GX-enheten.
Följande bilder visar hur datan visas på GX-enheten:
 |  |  |
Hur fungerar det?
GX-enheten läser och skickar data från InteliLite 4-panelen via Modbus genom att använda CM3-Ethernetmodulen (krävs) som kommunikationsgränssnitt. InteliLite 4-regulatorns normala Modbus-mappning används.
Genom att använda identifieringssträngen som hittas i Modbus-register 1307 känner GX-enheten automatiskt av närvaron av en ComAp InteliLite 4-regulator. Den känner av alla moduler med ett namn som börjar med InteliLite4 . Den här identifieringssträngen visas även i rubriken på InteliConfig-fönstret.
I bilagan hittar du en översikt av alla Modbus-register som används och deras mappningar: Modbus hållregister för regulatorn ComAp InteliLite 4
ComAp generatorregulatorer som stöds
Följande generatorregulatorer i serien InteliLite 4 stöds:
InteliLite 4 AMF 25, 20, 9 och 8
InteliLite 4 MRS 16
Fungerar den med andra ComAp-regulatorer?
Det kan fungera men det är inget vi har testat. Det lägsta kravet är att Modbus-registren på ComAp-regulatorn måste matcha registren exakt såsom de är angivna i översikten för alla Modbus-register som används och deras mappning. Se Modbus hållregister för regulatorn ComAp InteliLite 4 i bilagan, som motsvarar ComAp InteliLite 4:s standardregister.
ComAp CM Ethernet-modul som stöds
CM3-Ethernet-modul (ComAp beställningskod: CM3ETHERXBX)
Det kan även fungera med beställningskoden för den vanliga CM Ethernet-modulen (ComAp beställningskod: CM2ETHERXBX), men det har inte testats.
5.12.2. Installation och konfigurering
För installation och konfigurering krävs endast några få steg. Du behöver bara aktivera Modbus-servern i din CM Ethernet-modul. Detta kan du göra från kontrollpanelen eller genom att använda regulatorns programvara, InteliConfig, som du kan ladda ner från ComAp:s webbsida.
Ingen ytterligare konfigurering av ComAp CM3-Ethernet-modulen krävs.
Modbus-registren måste justeras med InteliConfig-programvaran i enlighet med registerlistan så som det beskrivs i Modbus hållregister för regulatorn ComAp InteliLite 4.
ComAp CM3 Ethernet-konfigurering
Följande process beskriver stegen när du använder InteliConfig:
Öppna appen InteliConfig.
Välj fliken Börvärde (Setpoint).
Välj CM Ethernet-modulen i menyn som följer.
Aktivera Modbus-servern.
 |
Konfigurering av GX-enhet
När GX-enheten och CM Ethernet-modulen är anslutna till samma nät kommer den automatiskt att visas i enhetslistan.
Om inte, kontrollera Modbus-inställningarna på GX-enheten, Settings → Modbus TCP Devices (Inställningar → Modbus TCP-enheter) och säkerställ att automatisk sökning är aktiverad (standardinställning) eller sök efter den, den bör upptäckas automatiskt och visas i undermenyn ”Upptäckta enheter”. För att detta ska fungera på ett pålitligt sätt måste automatisk sökning förbli på. Nätet söks igenom var tionde minut. Om IP-adressen ändras hittas enheten på nytt.
 |  |
5.13. DSE- Deep Sea stöd av generatorregulatorer
5.13.1. Introduktion
Genom integration av Deep Sea Electronics (DSE) generatorregulatorer med en GX-enhet är det möjligt att läsa ut AC-data, oljetryck, kylmedelstemperatur, tanknivå, antal motorstarter och ytterligare statusavläsningar. Den stödjer dessutom digitala start/stoppsignaler från GX-enheten.
Följande bilder visar hur datan visas på GX-enheten:
 |  | |
Hur fungerar det?
GX-enheten läser och skickar data från DSE-generatorn via Deep Sea Electronics ”GenComm” Modbus-specifikation genom att använda DSE-regulatorns egen Ethernet-anslutning eller, för regulatorer utan ett Ethernet-gränssnitt, via en USB-till-Ethernet-kommunikationsenhet (t.ex. DSE855).
Genom att använda identifieringsvärdena som hittas i Modbus-register 768 och 769 (GenComm sida 3, registeroffset 0 och 1) känner GX-enheten automatiskt av närvaron av en DSE regulator.
I bilagan hittar du en översikt av alla Modbus-register som används och deras mappningar: Modbus hållregister för DSE-generatorregulatorer som stöds
DSE-generatorregulatorer och DSE USB till Ethernet-kommunikationsenhet som stöds
Följande DSE-generatorregulatorer stöds:
DSE generatorregulatorer | DSE USB till Ethernet-kommunikationsenhet |
|---|---|
DSE4620 | DSE855 Eller använd Ethernet-porten om en av de DSE-regulatorer som stöds har en. |
DSE4510 MKII | |
DSE6110 MKII | |
DSE7310 MKII | |
DSE7410 MKII | |
DSE7420 MKII | |
DSE8610 MKII | |
DSE8660 MKII |
Fungerar den med andra DSE-generatorregulatorer?
Tyvärr fungerar den inte med andra modeller förutom de som nämns i listan. Varje modell har olika identifieringsregistervärden som måste läggas till manuellt. Det pågår för närvarande ett Victron-Community-projekt där du kan be att få din DSE-regulator tillagd.
5.13.2. Installation och konfigurering
Modbus-servern för DSE855 USB till Ethernet-kommunikationsenheten är aktiverad som standard. Modbus-TCP-porten är som standard inställd på 502, ändra inte det. Om du har funderingar över andra enheter hänvisar vi till DSE-manualen. Observera att GX-enhetens registermappning är statisk och kan inte konfigureras.
Ingen ytterligare konfigurering av DSE855 USB till Ethernet-kommunikationsenheten krävs.
Ändra inte Modbus-registerlistan i DSE-generatorregulatorn. För att GX-enheten ska kunna läsa datan måste DSE-generatorns Modbus-register förbli konfigurerat enligt standardinställningen. För den exakta konfigurering som krävs i DSE, se bilagan Modbus hållregister för DSE-generatorregulatorer som stöds
Konfigurering av GX-enhet
När GX-enheten och DSE-generatorn är anslutna till samma nät kommer den automatiskt att visas i enhetslistan.
Om inte, kontrollera Modbus-inställningarna på GX-enheten, Settings → Modbus TCP Devices (Inställningar → Modbus TCP-enheter) och säkerställ att automatisk sökning är aktiverad (standardinställning) eller sök efter den, den bör upptäckas automatiskt och visas i undermenyn ”Upptäckta enheter”. För att detta ska fungera på ett pålitligt sätt måste automatisk sökning förbli på. Nätet söks igenom var tionde minut. Om IP-adressen ändras hittas enheten på nytt.
| |
5.14. Avläsning av allmänna generatordata från kompatibla NMEA 2000-DC-sensorer.
Venus OS stödjer NMEA 2000-DC-sensorer som kan användas för att läsa generatorspänning, ström och temperatur från en allmän generator. Observera att datan endast visas. Den används inte för ytterligare beräkningar eller funktioner.
NMEA 2000-DC-sensorerna från tredje part måste uppfylla följande krav:
Klassen för NMEA 2000-enheten måste vara 35, Elektrisk generation
Funktionen för NMEA 2000-enheten måste vara 141, DC-generator.
DC-typen måste vara inställd på generator i PGN 127506 DC-detaljer.
Spänning, ström och temperatur måste överföras i PGN 127508 Batteristatus
De flesta NMEA 2000-DC-sensorer förväntas fungera.
Kompabilitet har testats med:
För att ansluta ett NMEA 2000-nät till VE.Can-porten på GX-enheten, som båda har olika sorts kontakter, finns det två lösningar:
VE.Can till NMEA 2000-kabeln. Genom att antingen föra in eller utelämna säkringen, är det möjligt att förse NMEA 2000-nätet med ström med Victron-utrustning, eller inte. Observera varningen nedan.
3802 VE.Can-adapter från OSUKL. Fördelen är att den lämpar sig väl för att ansluta en enskild NMEA 2000-enhet som en tanksensor till ett VE.Can-nät. Den kan också förse ett NMEA 2000-nät med ström med lägre spänning direkt från ett Victron-system på 48 V.
Varning och lösning för 24 V och 48 V system
Medan alla Victron-komponenter accepterar upp till 70 V ingång på deras CAN-bus-anslutningar kan vissa NMEA 2000-utrustningar inte göra det. De kräver en NMEA 2000-anslutning med 12 V effekt och de fungerar i vissa fall upp till 30 eller 36 V. Kontrollera informationsbladet på all NMEA-utrustning som används. Om systemet innehåller en NMEA 2000 som kräver en nätspänning under batterispänningen bör du antingen se ovan 3802 VE.Can-adapter av OSUKL, eller alternativt installera VE.Can till NMEA 2000-kabeln utan dess säkring och förse NMEA 2000-nätet med lämplig effekt genom att exempelvis använda en NMEA 2000-adapterkabel - som inte tillhandahålls av Victron. VE.Can-porten på GX-enheten behöver ingen extern ström för att fungera.
