Cerbo GX Handbok

För att göra det här dokumentet så kort som möjlig kommer vi att hänvisa till alla Multi, Quattro och växelriktare som VE.Bus-produkter.

Den tidigaste versionen av VE.Bus-enheter som kan anslutas till Products: Cerbo GX är 19xx111, där de första två siffrorna anger mikroprocessorn och de sista tre siffrorna anger VE.Bus fasta programvaruversion.

Observera att för Multi, Quattro och EasySolar är det inte möjligt att använda den fjärrstyrda på/av-brytaren (i toppen av VE.Bus kontroll-PCB) i kombination med en Cerbo GX. Det måste finnas en ledning mellan den vänstra och mellersta terminalen, så som den är vid leverans från fabriken. Om det krävs en fast brytare som stänger av systemet, använd Safety Switch Assistant istället.

Den här begränsningen tillämpas inte på nästa generation av VE.Bus-växelriktare/laddare: vid användning av en MultiPlus-II, Quattro-II eller EasySolar-II, *kan* den fjärrstyrda på/av-toppbrytaren användas i kombination med Cerbo GX.

Enskilda VE.Bus-produkter

För att ansluta en enskild VE.Bus-produkt, koppla den till en av VE.Bus-uttagen på baksidan av Cerbo GX. Båda uttagen är identiska, använd vilket som. Använd en standard RJ45 UTP-kabel, se vår prislista.

Parallell-, delade och trefas-VE.Bus-system

För att ansluta flera VE.Bus-produkter, konfigurerade som parallell-, delade eller trefas-VE.Bus-system, koppla antingen den första eller den sista VE.Bus-produkten i kedjan till ett av VE.Bus-uttagen på baksidan av Cerbo GX. Använd en standard RJ45 UTP-kabel, se vår prislista.

VE.Bus-system med litiumbatterier och en VE.Bus BMS

Kombinera Cerbo GX med en Digital Multi Control

Det är möjligt att ansluta både en Cerbo GX och en Digital Multi Control till ett VE.Bus-system. Möjligheten att slå på, stänga av eller ställa in produkten på endast laddare via Cerbo GX kommer inte att vara aktiv. Det samma gäller för strömbegränsningen av ingången: när det finns en Digital Multi Control i systemet, kommer den strömbegränsning som är fastställd i den kontrollpanelen att agera master-inställning och det är inte möjligt att ändra den på Cerbo GX.

Anslutning av flera VE.Bus-system till ett enda Cerbo GX

Endast ett VE.Bus-system kan anslutas till VE.Bus-portarna på baksidan av Cerbo GX. Det mest professionella sättet att övervaka fler system är att lägga till ett andra system. Cerbo GX

Om du behöver ansluta fler än ett system till samma Cerbo GX, använd en MK3-USB. Funktionerna kommer att vara begränsade:

Alternativt kan man använda VE.Bus till VE.Can-gränssnittet (ASS030520105). Lägg till ett för varje extra system. Observera att vi avråder från detta, det här gränssnittet är en utfasad produkt. Säkerställ att VE.Can-nätet är anslutet och försörjt med ström. För att förse VE.Can-nätet med ström se Q17 (fråga 17) i vår vitbok för datakommunikation.

Ytterligare funktioner tillhandahålls av en GX-enhet till VE.Bus-produkter.

En internetansluten GX-enhet möjliggör fjärrkonfigurering via VRM-portalen. Läs Remote VE.Configure-manualen för mer information, systemkrav och specifika steg för att få åtkomst till den här funktionen.

En GX-enhet som är ansluten till internet möjliggör även fjärruppdatering av VE.Bus-produkternas fasta programvara. Se manualen Uppdateringar av VE.Bus fasta programvara för ytterligare information.

Alla energimätartyper kan nu konfigureras för rollen AC-mätare. Detta görs i menyn, Settings → Energy meters → Role (Inställningar - Energimätare [din energimätare] - Roll) där du även väljer mellan nät, solcellsväxelriktare, generator och AC-mätare. Med AC-mätaren vald kommer belastningen att visas i enhetslistan på VRM i de avancerade widgetarna.

Direktanslutning via VE.Direct-kabel är begränsad till antalet VE.Direct-portar på enheten (se Översikt av anslutningar). Det finns två sorter av VE.Direct-kablar tillgängliga:

VE.Direct-kablar är som längst 10 meter. Det är inte möjligt att förlänga dem. Om du behöver längre kablar, använd ett VE.Direct till USB-gränssnitt med en aktiv USB-förlängningskabel.

Det är också möjligt att använda VE.Direct till VE.Can-gränssnitt, men observera att detta endast fungerar för BMV-700 och BMV-702. Inte för BMV-712, MPPT-solcellsladdare och växelriktare med en VE.Direct-port. Se nästa stycke för mer information om VE.Can-gränssnittet.

Anslut fler VE.Direct-enheter till din Cerbo GX än antalet VE.Direct-portar

Observera först och främst att det högsta antalet VE.Direct-enheter som kan anslutas är specifikt för olika GX-enheter och begränsas av processorns effekt. Det kan även minskas i väldigt komplexa system så som de med många AC-solcellsväxelriktare eller synkroniserade växelriktare/laddare m.m. Möjliggör därför alltid för ytterligare huvudutrymme i designen. Hur de ansluts, antingen direkt, via VE.Direct, via USB eller via USB-hubb, ändrar inte det högsta antalet. Se Victron GX-produktprogram för maxgränsen för alla GX-enheter.

För Cerbo GX är gränsen 15.

Alternativ för att ansluta fler VE.Direct-produkter än det finns tillgängliga VE.Direct portar:

Observationer om äldre VE.Direct MPPT-enheter

För att ansluta en produkt med en VE.Can-port, använd en standard RJ45 UTP-kabel (tillgänglig med rakt och vinklat kontaktdon)

Glöm inte att ansluta VE.Can-nätet i båda ändarna med ett VE.Can-kontakter. En påse med två kontakter levereras med varje VE.Can-produkt. De finns också tillgängliga separat.

Andra observationer:

Följande VE.Can-produkter stödjer även VictronConnect-Remote-övervakning (VC-R) - Konfigurering och övervakning via VRM. Läs VictronConnect-manualen för ytterligare information.

Cerbo GX har två CAN-bus-gränssnitt. De är oberoende vad gäller data och anslutna enheter.

Beroende på Cerbo GX:s produkt- eller serienummer kan elektrisk isolering och funktion skilja sig åt. Under 2023/24 släpptes en uppdaterad version av Cerbo GX, ”Cerbo GX MK2”. Den har samma hölje och nästan samma elektronikdesign, förutom:

Identifiering

PN (produktnummer) BPP900450100 är den första generationen av Cerbo GX. Ett av gränssnitten är märkt VE.Can och det andra är märkt BMS-Can, med ett screentryck på enhetens ovansida sett framifrån. Dessa båda motsvarar VE.Can-porten och BMS-Can-porten som är listade i GX Remote Console servicemeny.

Både BPP900450110 och BPP900451100 är Cerbo GX MK2. De senare två är fullständigt identiska, den enda skillnaden är ursprungslandet. Det ena är märkt VE.Can 1 och det andra märkt VE.Can 2, med ett screentryck på enhetens ovansida sett framifrån. Dessa båda motsvarar VE.Can 1- och VE.Can 2-portarna som är listade i GX Remote Console servicemeny.

VE.Can är avsedd att användas med Victrons (och Victron-kompatibla) VE.Can-produkter såsom VE.Can MPPT:enheter, Skylla-IP65, Lynx Shunt VE.Can och Lynx Smart BMS. Du kan koppla samman dessa VE.Can 250kbit/s-enheter längs med den här bussen. Raden måste avslutas med de medföljande VE.Can-uttagen i båda ändar.

BMS-Can är avsedd att användas med kompatibla reglerade batterisystem såsom Pylontech, BYD, Freedomwon och många andra. Dessa måste avslutas på Victron-sidan (på Cerbo GX) med det medföljande uttaget (samma som för VE.Can). Det kan, eller kan inte vara nödvändigt att avsluta vid det reglerade batteriet, BMS eller BMU, det anges i sådana fall i de särskilda instruktionerna för Victron-kompatibla reglerade batterier. Vissa batterier avslutas automatiskt.

Det går inte att blanda VE.Can och BMS-Can på samma buss. Om du vill använda båda krävs en GX-enhet, såsom Cerbo GX MK2 eller Ekrano GX, med två separata bussar, var och en med två RJ45-portar - totalt fyra CAN-bus-portar.

Det går inte att ställa in BMS-Can-portar till något annat än 500 kbit/s eller inaktiv.

Du kan ställa in VE.Can-porten från 250 kbit/s till 500 kbit/s ((eller en av flera andra CAN-bus-hastigheter eller profiler för för andra CAN-bus-tillämpningar) i Remote Console-enhetslistan Remote Console Device List → Settings → Services → VE.Can Port 1/2 → CAN-bus Profile.

Som standard är VE.Can inställd på 250 kbit/s och BMS-Can (om tillgänglig) är inställd på 500 kbit/s.

Andra typer av batterier och BMS kan hävda att de är kompatibla med BMS-Can eller VE.Can men om de inte finns med på listan över batterikompatibilitet har de inte testats och bekräftats funktionella av Victron.

För att göra det hela än mer förvirrande finns det faktiskt några BMS-produkter på marknaden som använder en CAN-bus-BMS-profil vid 250 kbit/s. Dessa BMS-produkter kan endast anslutas till VE.Can-porten och den måste även ställas in för att matcha detta (VE.Can och CAN-bus BMS (250 kbit/s)) i servicemenyn för VE.Can-porten. De kan användas i samma kabelkedjekoppling som andra Victron VE.Can-enheter.

Växelriktare RS, Växelriktare RS Solcell och Multi RS har både VE.Direct och VE.Can-gränssnitt. För dessa specifika produkter är det endast möjligt att ansluta en GX-enhet via VE.Can-gränssnittet och det är inte möjligt att ansluta en GX-enhet via VE.Direct-gränssnittet.

VE.Direct-gränssnittet på dessa specifika produkter används endast för anslutning av en VE.Direct-till-USB-adapter för programmering.

Dessa begränsningar är inte tillämpliga för MPPT RS som kan anslutas till en GX-enhet antingen via VE.Direct eller VE.Can.

Se produktsidan för VE.Can Resistiv tanksensoradapter för detaljer om adaptern.

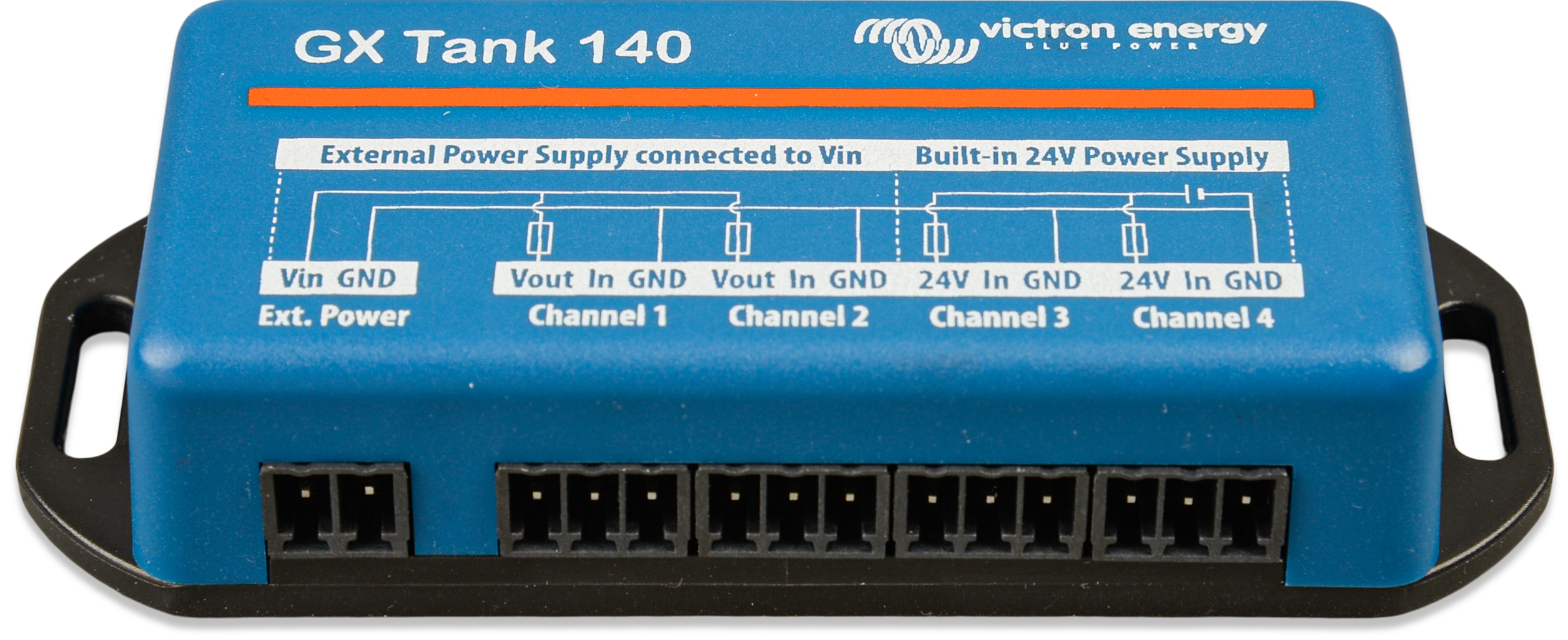

GX Tank 140 är ett tillbehör för vårt program av GX-systemövervakningsprodukter.

Det gör avläsningar från upp till fyra tanknivåsensorer.

Tanknivåerna kan läsas ut lokalt i systemet samt på distans via vår VRM-portal.

GX Tank 140 är kompatibel med strömsändare (4 till 20 mA) samt även spänningssändare (0 till 10 V). Anslutningen till GX-enheten sker via USB, vilket också är hur GX-tanken förses med ström så inga ytterligare strömkablar krävs.

För att göra kopplingen av tanksändaren så enkel som möjligt levererar två av de fyra ingångarna 24 V ström för att försörja sändaren. Användning av de andra två kanalerna kräver en extern strömkälla och det finns en ström-in-terminal tillsammans med säkrade utgångar för att möjliggöra det.

Övre och lägre gränser kan konfigureras för att möjliggöra att man enbart använder sändare som endast tillhandahåller delar av skalan, exempelvis 0 till 5 V.

För marina tillämpningar kan GX-enheten överföra dessa tanknivåer på NMEA 2000-nätet för att snappas upp av andra skärmar såsom en MFD.

Produktsidan för GX Tank 140 länkar till den fullständiga dokumentationen för den här produkten.

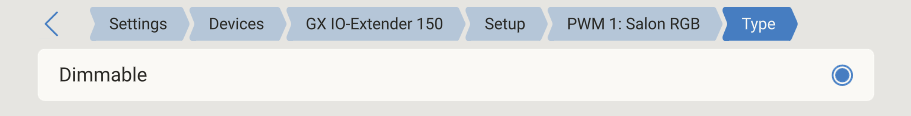

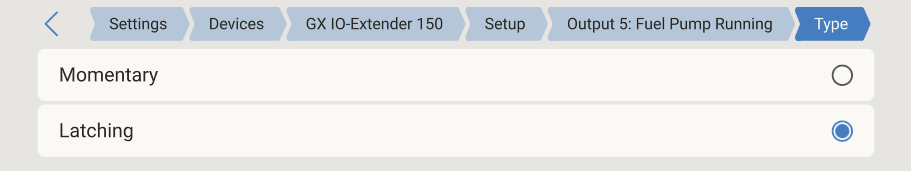

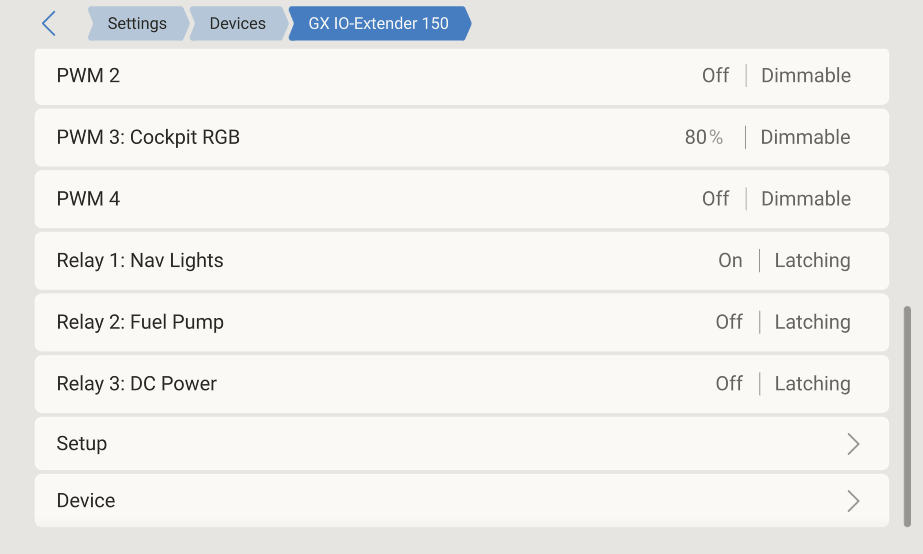

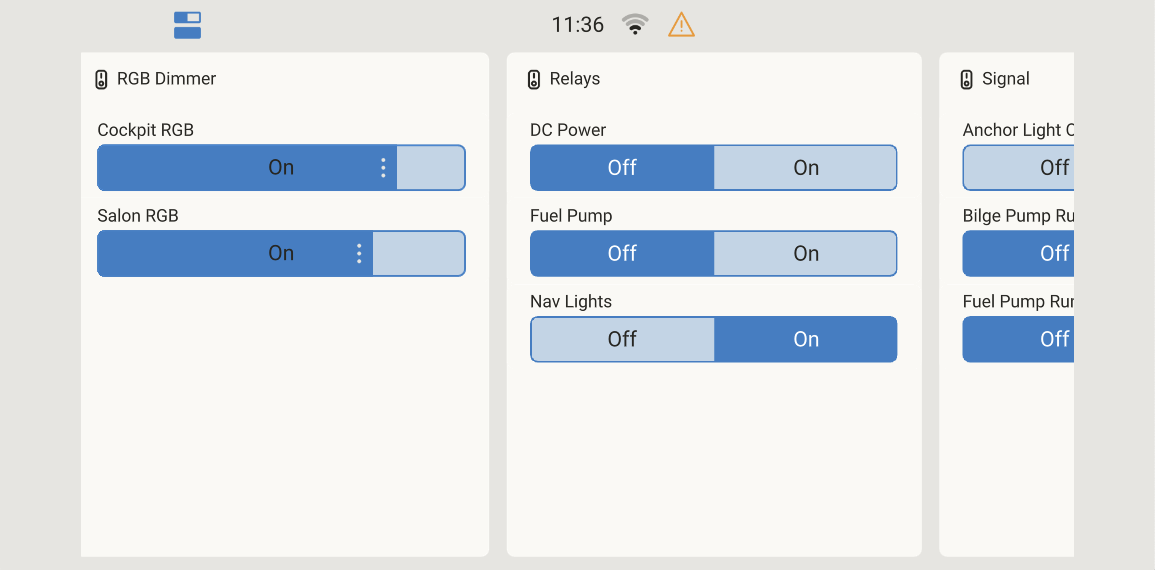

Se Översikt av anslutningar för temperatursensoringångarnas placering och nummer.

De kan användas för att mäta och övervaka alla sorters temperaturinmatningar. Temperaturmätningsintervallet är -40°C till +70°C.

Temperatursändare ingår inte. Den sensor som krävs är ASS000001000 - Temperatursensor Quattro, MultiPlus och GX-enhet. Observera att den skiljer sig från temperaturtillbehöret för BMV. Det kan inte användas på temperaturinmatningarna.

De krävs inte för att anslutas till batteriet (även om de visas som ett batterifäste).

För att fysiskt fästa temperaturgivarna krävs en hylsa eller en exponerad kopparkabel på minst 10 mm+ för att föras in i den borttagningsbara kopplingsplintkontakten. När den är korrekt fäst måste du trycka in den orange fliken om du vill ta bort den säkrade kabeln. Sensorerna ansluts med den röda kabeln till den övre delen av kontakten och med den svarta kabeln till den nedre.

Sensorerna aktiveras (eller inaktiveras) i GX-enhetens inställningsmeny: Settings → I/O → Analog input (Inställningar →Ingång/Utgång -→ Analoga ingångar).

När den är aktiv visas temperatursensordatan i enhetslistan och loggas även i VRM.

Genom att välja temperatursensorn från enhetsmenyn blir det möjligt att ställa in temperaturinställningen antingen som batteri, kylskåp eller allmän. Det är även möjligt att ställa in ett kundanpassat namn i enhetsmenyn.

Det är möjligt att justera temperaturavvikelse och skala, men i nuläget är den här funktionen begränsad till användare med åtkomstnivå ”superanvändare”.

Victrons VM-3P75CT Energy Meter är en standardenhet för att mäta effekt och energi på enfas- och trefastillämpningar, exempelvis vid fördelningslådan eller för att mäta utgången på en solcellsväxelriktare, AC-generator eller utgången på en växelriktare och växelriktare/laddare. Energimätaren beräknar varje fas effektvärde och sänder det med hög hastighet över VE.Can eller Ethernet.

Den har inbyggda Ethernet- och VE.Can-portar för anslutning till en GX-enhet och strömtransformatorerna med delad kärna möjliggör en enkel och snabb installation utan att ändra befintliga kablar. Dessa data visas på en GX-enhet, såsom Cerbo GX eller Ekrano GX, samt i VictronConnect och vår VRM-portal.

Ställ in och konfigurera VM-3P75CT enligt beskrivning i energimätarmanualen. När du gör det måste du säkerställa att energimätaren är ansluten till samma lokala nät som GX-enheten.

Följande steg är inte nödvändiga om energimätaren ansluts till GX-enheten via VE.Can, det är plug-and-play. Om energimätaren ansluts via Ethernet måste den aktiveras efter den första installationen.

Gå till Settings → Modbus TCP/UDP devices → Discovered devices (Inställningar → Modbus TCP/UDP-enheter → Upptäckta enheter) i GX-enhetsmenyn och aktivera den upptäckta energimätaren, den är inaktiverad som standard när den först installeras och slås på.
VM-3P75CT visas sen i enhetslistan och kan styras och övervakas därifrån. Se energimätarmanualen för mer information.

Med sina laddningsmöjligheter i trefas och enfas integreras EV Charging Station och EV Charging Station NS problemfritt in i Victron-omgivningen med dess GX-enhetsanslutning via WiFi och den möjliggör enkel drift och styrning via Bluetooth och appen VictronConnect.

Ställ in och konfigurera EVCS enligt beskrivning i EV Charging Station-manualen. När du gör det ska du först säkerställa att GX-enhetskommunikation är aktiverad och sen att EV Charging Station är ansluten till samma lokala nätverk som GX-enhet.

Därefter måste Modbus TCP och den upptäckta enheten aktiveras på GX-enheten.

I GX-enheten, gå till Settings → Services → Modbus TCP (Inställningar - Tjänster - Modbus TCP) och aktivera Modbus TCP.
Gå därefter till Settings → Modbus TCP/UDP devices → Discovered devices (Inställningar→ Modbus TCP/UDP-enheter → Upptäckta enheter för att aktivera den upptäckta EVCS-enheten. Observera att en EV Charging Station som var ansluten till GX-enheten innan GX-enhetens fasta programvara uppdaterades till 3.12 aktiveras automatiskt. Nyligen tillagda enheter måste däremot aktiveras manuellt via denna meny.
EVCS visas sen i enhetslistan och kan styras och övervakas därifrån. Se manualen för EVCS för mer information.
