MultiPlus-II Tillämpning av extern transferbrytare

3. Installation

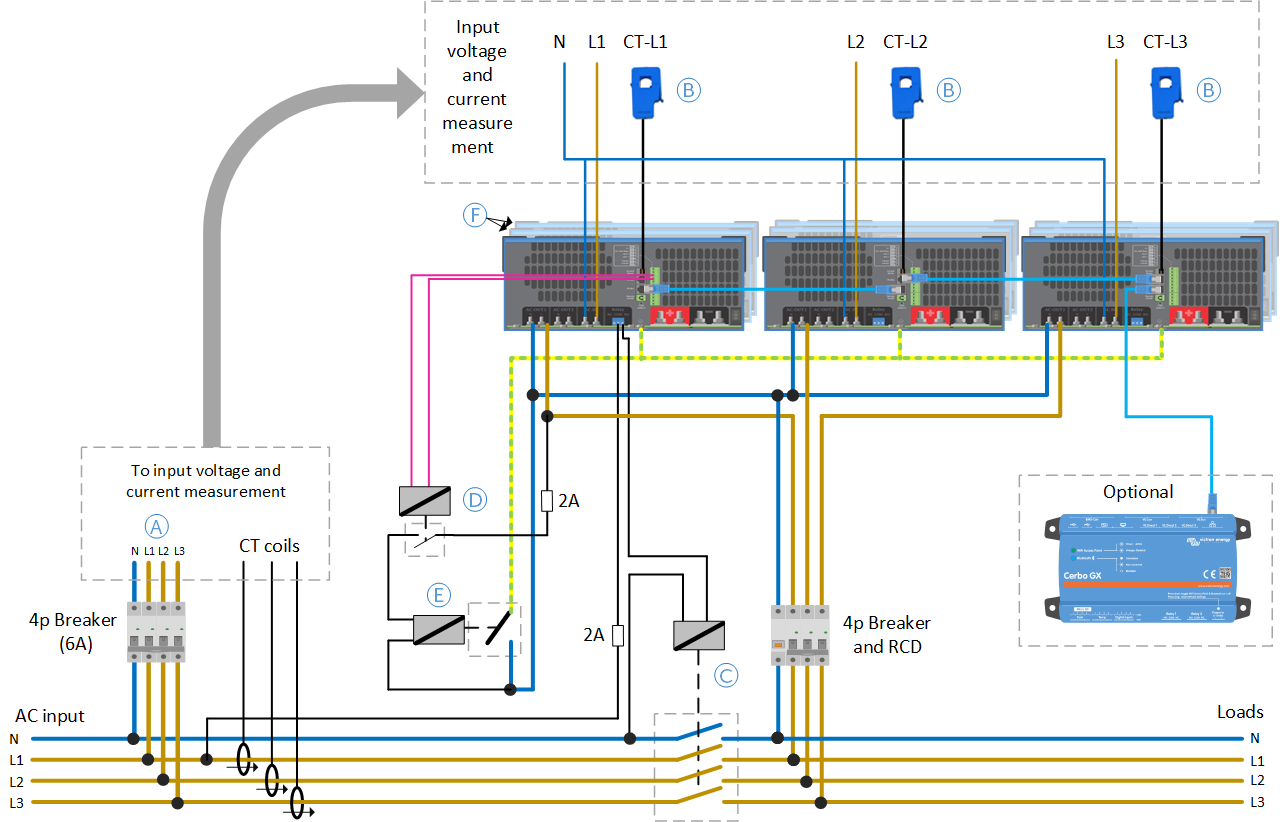

I detta avsnitt:

A

AC-spänningsmätningskablar, anslutna till MultiPlus-II AC-IN-terminaler.

B

Strömtransformatorer för MultiPlus-II, anslutna till MultiPlus-II strömtransformatorterminaler.

C

Extern transferbrytare, som drivs av MultiPlus-II programmerbara reläterminaler (AUX-relä).

D

Jordhjälprelä, som drivs av MultiPlus-II externa jordreläterminaler.

E

Jordrelä, som drivs av jordhjälpreläet.

F

Ytterligare MultiPlus-II-enheter kan parallellkopplas i varje fas med endast sina AC-OUT- och VE.Bus-terminaler anslutna.

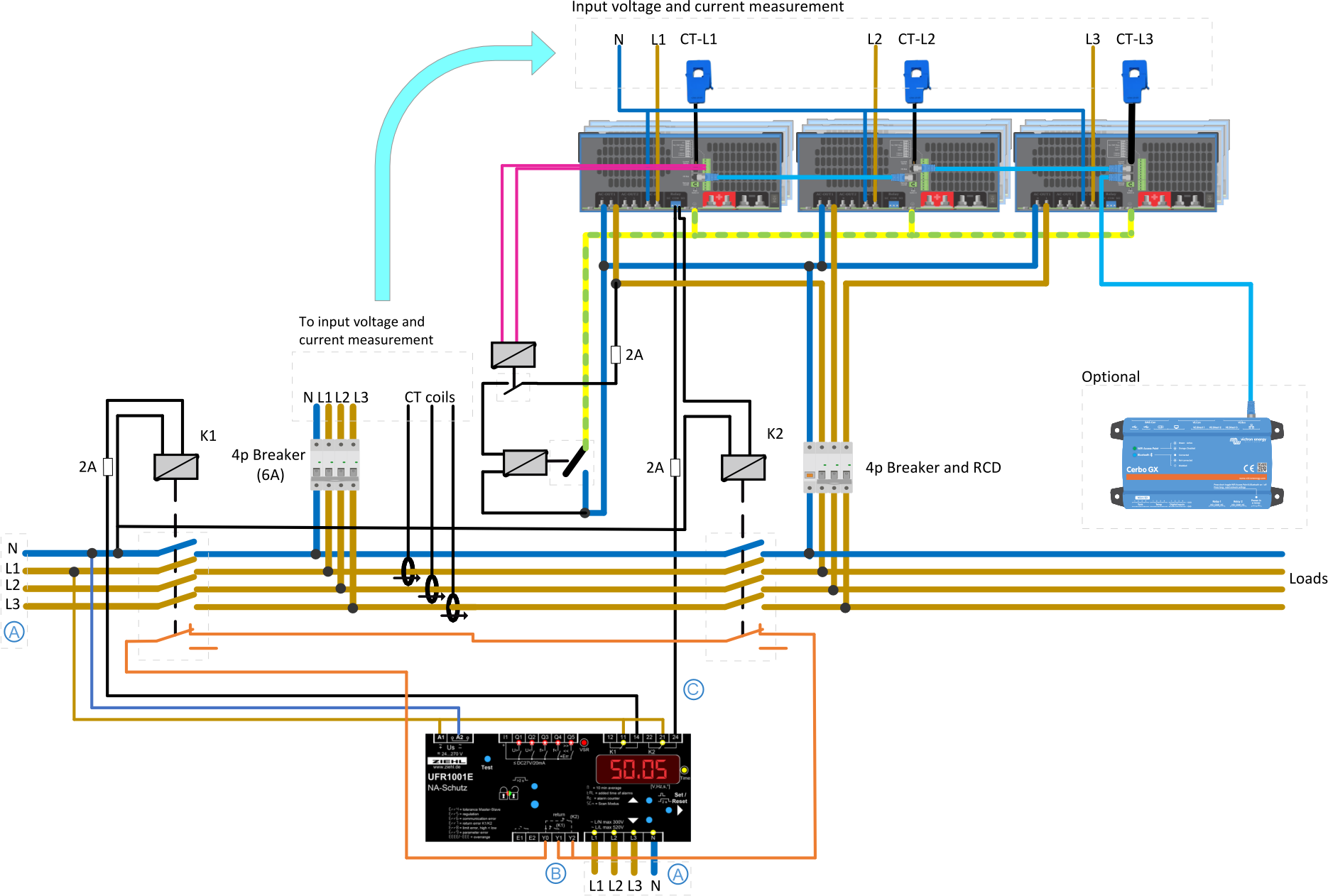

Se avsnittet Kopplingsschema för att se det fullskaliga diagrammet.

Varning

Parallell- och flerfassystem är komplexa. Vi stödjer eller rekommenderar inte att outbildade eller oerfarna installatörer arbetar med dessa system.

Dubbelkolla alla kopplingar innan systemet startas upp för första gången. Felaktiga kopplingar kan skada MultiPlus-II-enheterna.

3.1. AC-spänningsmätning

MultiPlus-II:s AC-ingång fungerar som en mätningsingång. Eftersom det interna återmatningsreläet inte används kan kablarna vara relativt smala , det räcker med 1,5 mm² kablar.

Kopplingsprocess:

  1. Anslut MultiPlus-II AC-IN-terminaler till generatorns AC-försörjning.

  2. För parallella enheter ska endast masterenheten (i varje fas) anslutas till AC-IN-terminalen och slavenheternas AC-IN-terminaler ska förbli frånkopplade.

  3. Använd en 6 A fyrpolig kretsbrytare för att säkra linan och neutrala kablar.

3.2. Strömtransformatorer

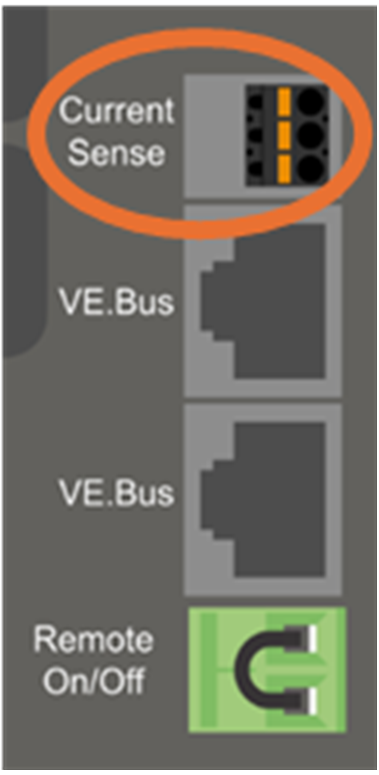

Strömtransformatorerna för varje fas (L1, L2 och L3) är anslutna till ”strömkontroll/sensor”-ingångarna på respektive fasmaster i MultiPlus-II-enheterna:

Kopplingsprocess:

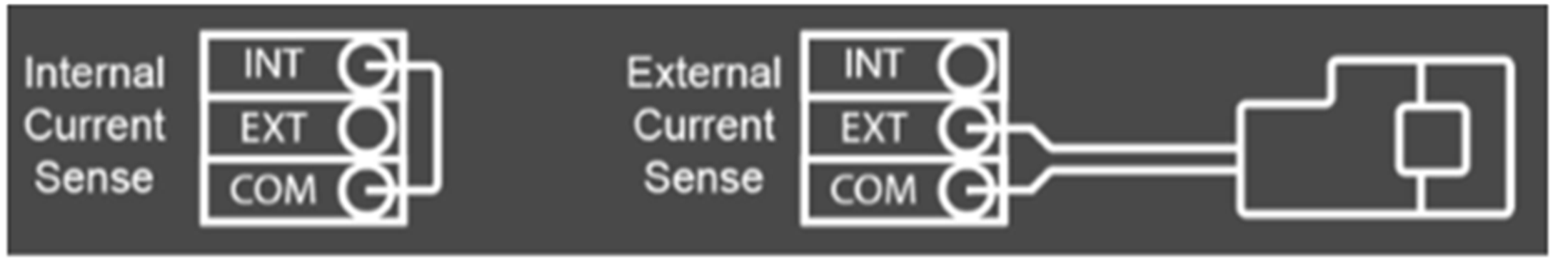

  1. Ta bort kabelbryggan mellan INT- och COM-terminalerna.

  2. Anslut den röda sensorkabeln till EXT-terminalen och den vita sensorkabeln till COM-terminalen.

  3. Säkerställ att kabelriktningen genom strömsensorn följer pilarna som pekar från generatorn till MultiPlus-II.


Viktiga anmärkningar:

  • Undvik att dra strömsensorkablarna parallellt och nära AC-strömkablar, signalkablar eller VE.Bus-kablar för att förhindra signalstörningar.

  • Strömtransformatorn på 400 A har en minskad strömkontrollsupplösning, särskilt vid låga strömmar.

Kompatibla strömtransformatorer:

  • CRT12XXXXXX: Strömtransformator 100 A 50 mA för MultiPlus-II kabelände (tillgänglig i 1,5 och 20 m kabellängd).

  • CTR140050100: Strömtransformator 400 A 50 mA för MultiPlus-II (10 m) kabelände (strömsensorkablaget kan förlängas upp till 20 m genom att använda 0,75 mm² kabel).

  • CRT11XXXXXXX: Strömtransformator 100 A 50 mA för MultiPlus-II stickkontakt (för äldre MultiPlus-II-enheter, tillgänglig i 1,5 eller 20 m längd).

Se: https://www.victronenergy.se/meters-and-sensors/current-transformer-for-multiplus-ii för mer information.

3.3. Jordrelä

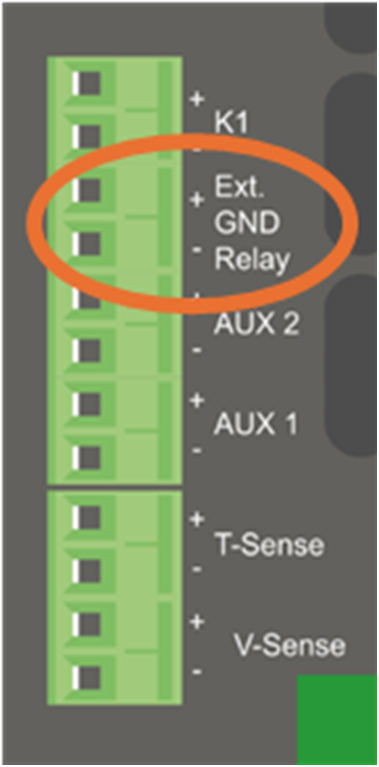

Jordreläets drivsignal tillhandahålls av MultiPlus-II terminaler ”Ext GND-relä” i L1-fasens masterenhet via ett hjälprelä.

Eftersom utgångssignalen för ”Ext GND-relä” är begränsad till 24 V/200 mA måste ett hjälprelä med en 24 V-spole användas för att växla det faktiska jordreläet.

Jordreläets kapacitet måste stämma överens med systemets sammanlagda växelriktareffekt.

Kopplingsprocess:

  1. Anslut hjälpreläets spolkontakter till MultiPlus-II ”Ext. GND-relä”-terminaler.

  2. Anslut hjälpreläets strömterminaler till L1 MultiPlus-AC-OUT L-terminal och en av jordreläets spolkontakter. Säkra den här kabeln med en säkring på 2 A.

  3. Anslut den återstående jordreläspolkontakten till L1 MultiPlus-II AC-OUT N-terminal.

  4. Anslut jordreläets strömterminaler mellan MultiPlus-II GND- och AC-OUT N-terminaler.


3.4. Extern transferbrytare

Vilken standardkontaktor som helst kan användas.

Eftersom växelriktarström flyter genom MultiPlus-II-enheternas AC-utgångar ska du säkerställa att den externa transferbrytaren kontaktorkablar är av rätt storlek och är symmetriska.

Kopplingsprocess:

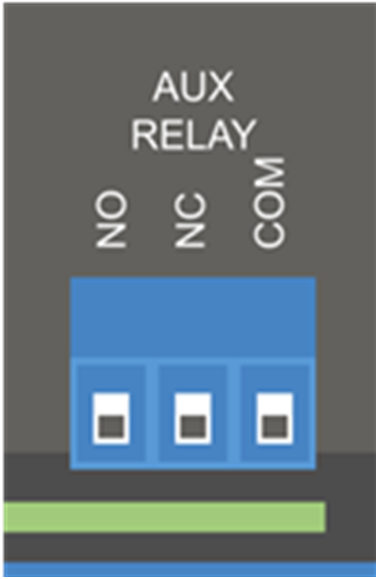

  1. Anslut kontaktorspolen direkt till NO- och COM-terminalerna på MultiPlus-II ”AUX-relä”-terminaler i L1-fasens masterenhet. Säkra den här kabeln med en säkring på 2 A.

  2. Anslut ena sidan av kontaktorns strömterminaler till generatorn.

  3. Anslut den andra sidan av kontaktorns strömterminaler till AC-OUT-terminalerna på MultiPlus-II-enheterna och AC-belastningarna.

  4. Skydda AC-utgångskablarna med en kretsbrytare som är lämplig för den förväntade belastningen och kabeltjockleken. Säkra både linjen och de neutrala kablarna.
