MultiPlus-II Tillämpning av extern transferbrytare

4. Konfigurering

I detta avsnitt:

4.1. Uppgradera till S99 VE.Bus fast programvara

MultiPlus-II-enheterna kräver en tillämpningsspecifik VE.Bus-fast programvara, som identifieras genom underversionsnumret ”S99”.

Uppgraderingsprocess:

  1. Ladda ner xxxyy.S99.vff-filen från https://professional.victronenergy.com/

  2. Installera den fasta programvaran med VEFlash, appen VictronConnect eller VRM-portalen.

  3. Säkerställ att du väljer xxxyy.S99.vff-filen under uppgraderingen av den fasta programvaran.

  4. Upprepa processen för alla MultiPlus-II-enheter.

Observera

VIKTIGT! Använd aldrig MultiPlus-II-enheter med standardprogramvaran i en ”Extern transferbrytare”-tillämpning. Detta leder till att systemet ansluter till AC-ingången och troligen utlöser strömskyddet på den kretsen som endast är för mätning.

4.2. Konfigurering av VE.Bus-systemet

Använd ”VE.Bus System Configurator (systemkonfigurering) för att ställa in systemet.

Konfigureringsprocess

  1. Konfigurera alla fasmästare (master) i AC-ingång grupp 1.

  2. Konfigurera alla slavar i AC-ingång grupp 2.

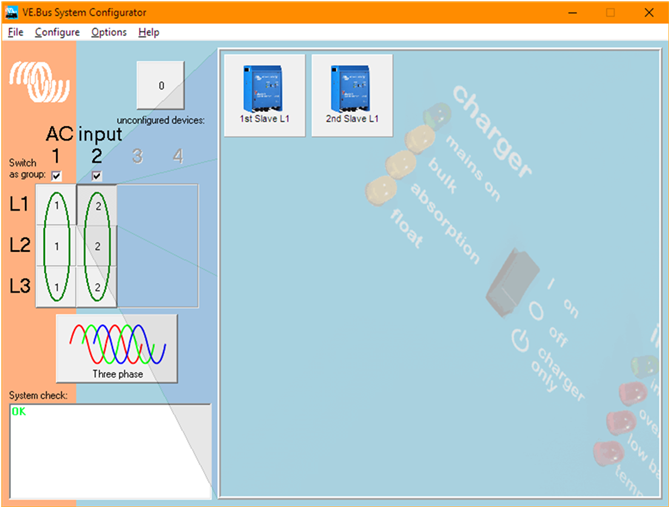

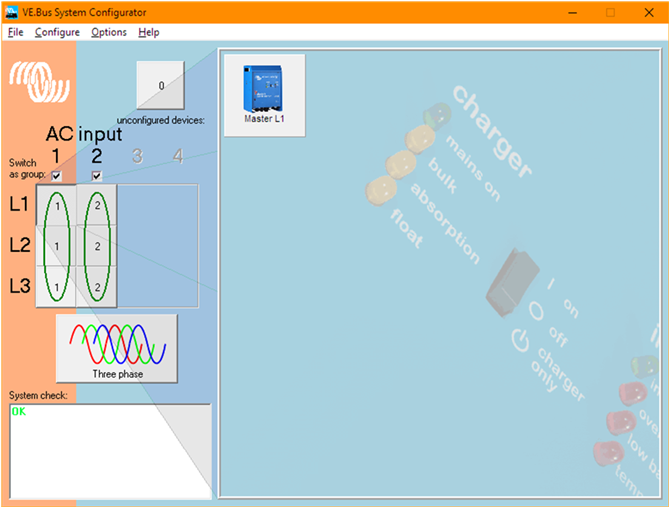

Se följande skärmbilder.


4.3. Konfigurering av MultiPlus-II

Använd ”VEConfigure” för att konfigurera varje MultiPlus-II-enhet.

Konfigureringsprocess:

  1. Säkerställ att fast programvaruversion ”S99” är installerad.

  2. Navigera till ”generator”-fliken.

  3. För alla masterenheter: ställ in ”Märkström strömsensor” på 100 eller 400 A, för att matcha strömsensorns märkström.

  4. För alla slavenheter: ställ in ”Märkström strömsensor” på 100, oberoende av strömsensorns märkström.

  5. Navigera till ”nät”-fliken.

  6. För alla enheter: ställ in ”land-/nätkodsstandard” till ”Ingen” (None).

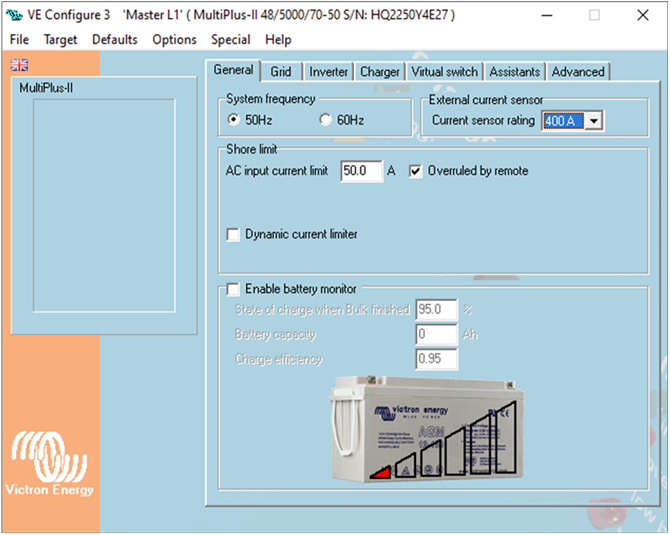

Se följande skärmbild.


4.4. Venus OS-version

Om en GX-enhet används ska den uppdateras till Venus Os-version 3.33 eller senare.

4.5. Generator start/stopp-funktion för GX-enhet.

För sömlös överföring rekommenderar vi att du använder generatorns start/stopp-funktion i vår GX-enhet, inklusive nedkylningsfunktionen.

Så här fungerar det:

När systemet mottar signalen att stoppa generatorn tar växelriktaren först över belastningen. Först efter detta, och efter den konfigurerade nedkylningsperioden, stoppar generatorn. Detta gör att kontaktorns öppningstid inte är relevant vilket säkerställer en omedelbar (0 ms) överföring utan avbrott.

Om du däremot stoppar generatorn först och låter växelriktaren att påbörja överföringen efter att den har känt av en minskning i spänning eller frekvens leder det till en långsammare övergång, oavsett av kontaktorns hastighet.

För mer detaljer om GX generatorns start/stopp-funktion och integrering med DSE; ComAP och andra generatorregulatorer hänvisar vi till kapitel 17 i GX-manualen.
